5495型

SEP4,多功能水力分压器。

Go to

下载图片

产品描述

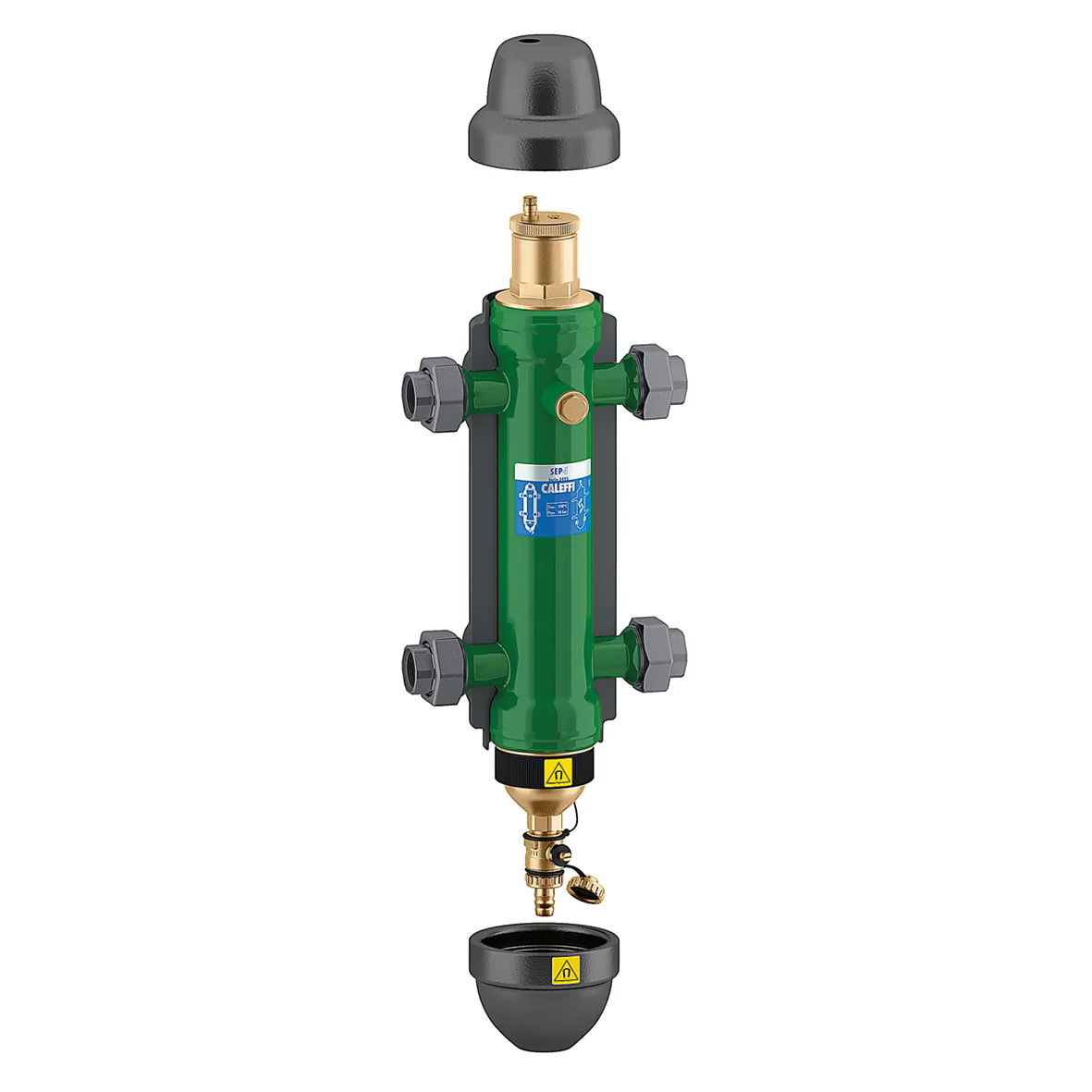

多功能水力分压器。

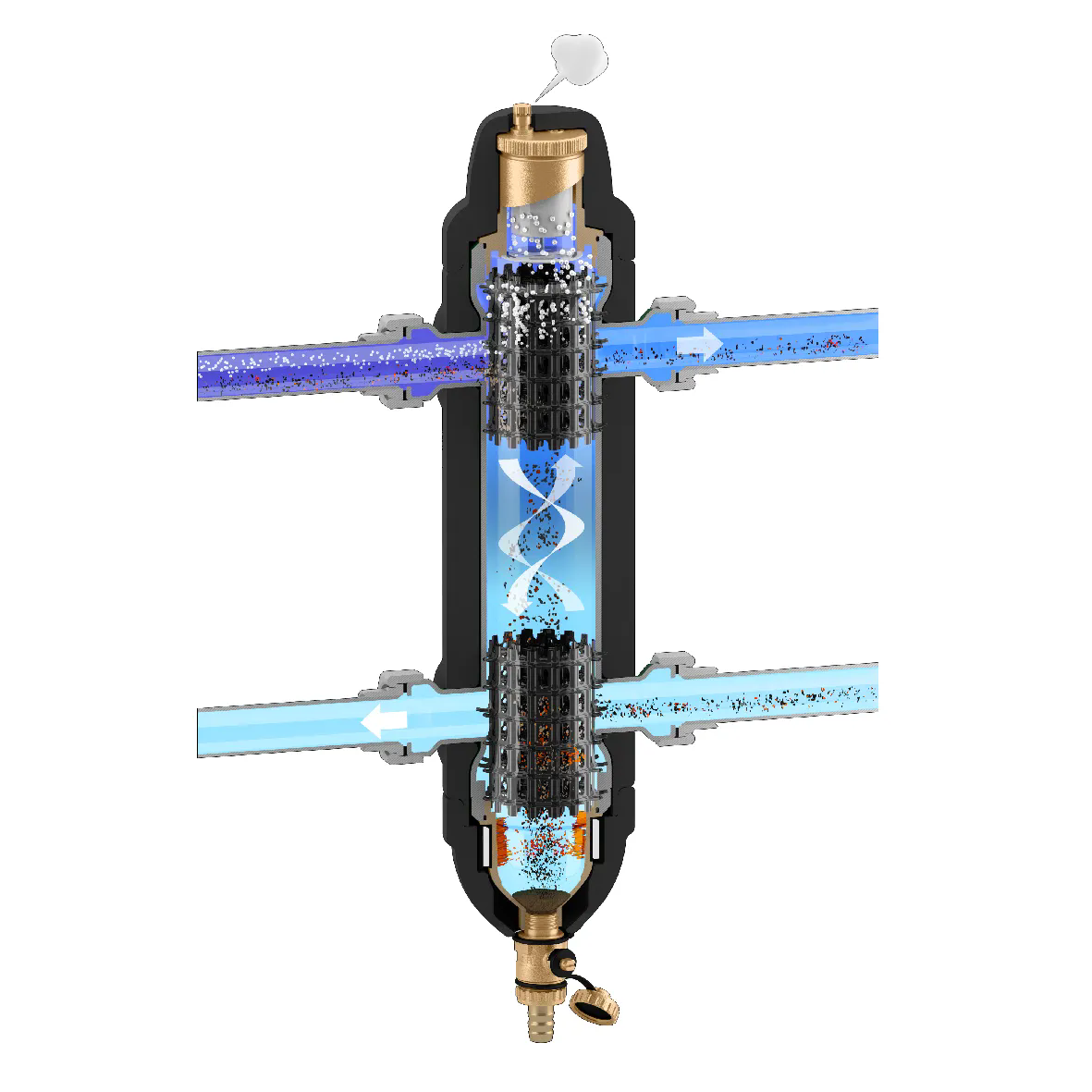

包含：水力分压器、微泡排气阀、除污器、磁环、泄污阀。
带保温壳。

技术数据

耐压: 10 bar

耐温: 0–100 °C

表面：涂层

材质：不锈钢

下载

图纸和规范

编号	口径	建议最大流量
549506	G 1" (ISO 228-1) F 活接	2.5 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/549506(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/549506(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/549506(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/549506(stp).stp bim 产品概述卡莱菲，549506，SEP4。多功能水力分压器。包含：水力分压器、微泡排气阀、除污器、磁环、泄污阀。口径: G 1" (ISO 228-1) F，活接。耐压: 10 bar。耐温: 0–100 °C。表面：涂层。建议最大流量: 2.5 m³/h。材质：不锈钢。
549507	G 1 1/4" (ISO 228-1) F 活接	4 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/549507(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/549507(DXF).dxf 3D models stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/549507(STP).stp bim 产品概述卡莱菲，549507，SEP4。多功能水力分压器。包含：水力分压器、微泡排气阀、除污器、磁环、泄污阀。口径:G 1 1/4" (ISO 228-1) F，活接。耐压: 10 bar。耐温: 0–100 °C。表面：涂层。建议最大流量: 4m³/h。材质：不锈钢。
549508	G 1 1/2" (ISO 228-1) F 活接	6 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/549508(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/549508(DXF).dxf 3D models stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/549508(STP).stp bim 产品概述卡莱菲，549508，SEP4。多功能水力分压器。包含：水力分压器、微泡排气阀、除污器、磁环、泄污阀。口径:G 1 1/2" (ISO 228-1) F，活接。耐压: 10 bar。耐温: 0–100 °C。表面：涂层。建议最大流量: 6m³/h。材质：不锈钢。
549509	G 2" (ISO 228-1) F 活接	8.5 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/549509(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/549509(DXF).dxf 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/549509(IGS).igs bim 产品概述卡莱菲，549509，SEP4。多功能水力分压器。包含：水力分压器、微泡排气阀、除污器、磁环、泄污阀。口径:G 2" (ISO 228-1) F，活接。耐压: 10 bar。耐温: 0–100 °C。表面：涂层。建议最大流量: 8.5m³/h。材质：不锈钢。
