548型

水力分压器。

Go to

下载图片

产品描述

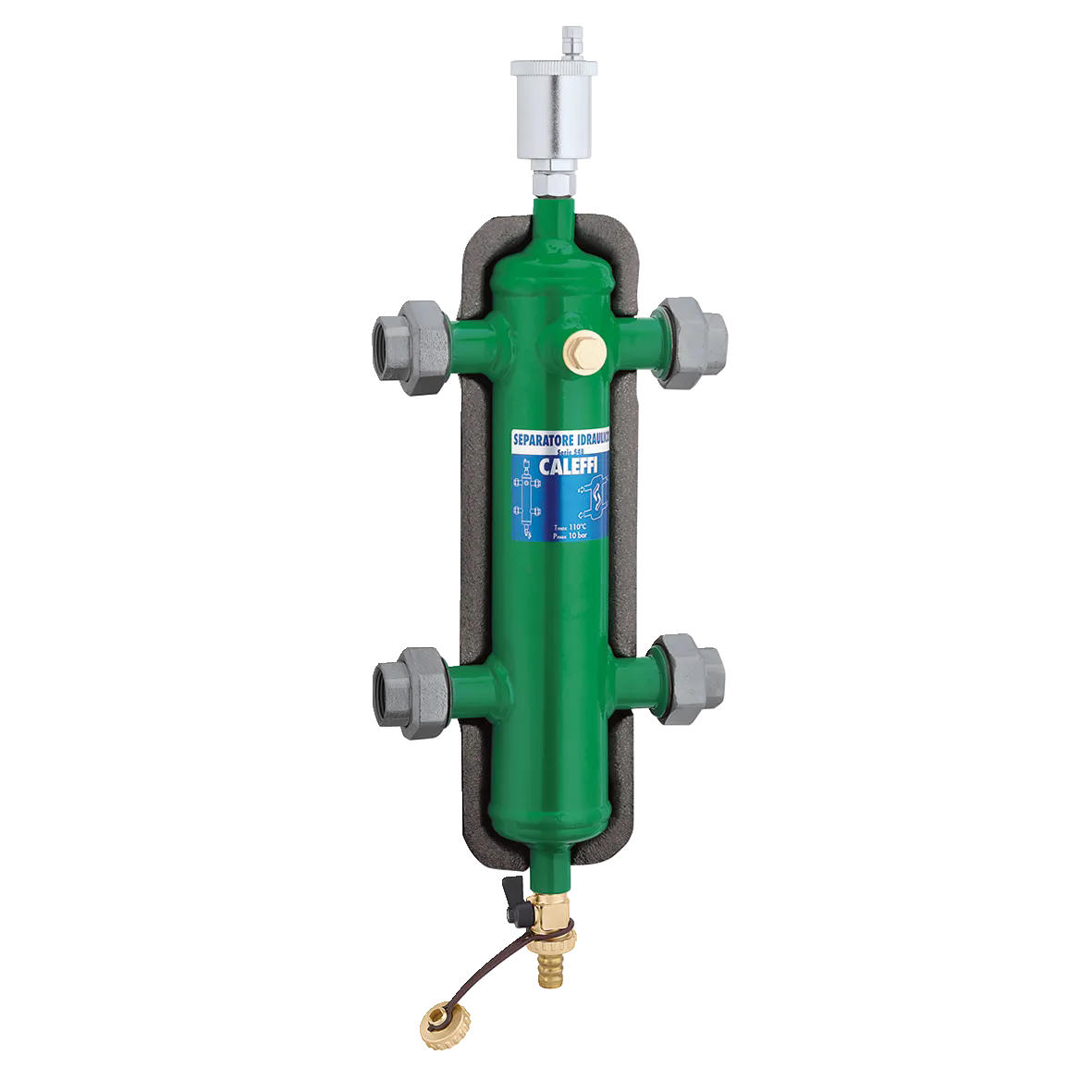

螺纹连接式水力分压器。
罐体：碳钢，防锈漆处理。
带保温壳。
套筒内螺活接。

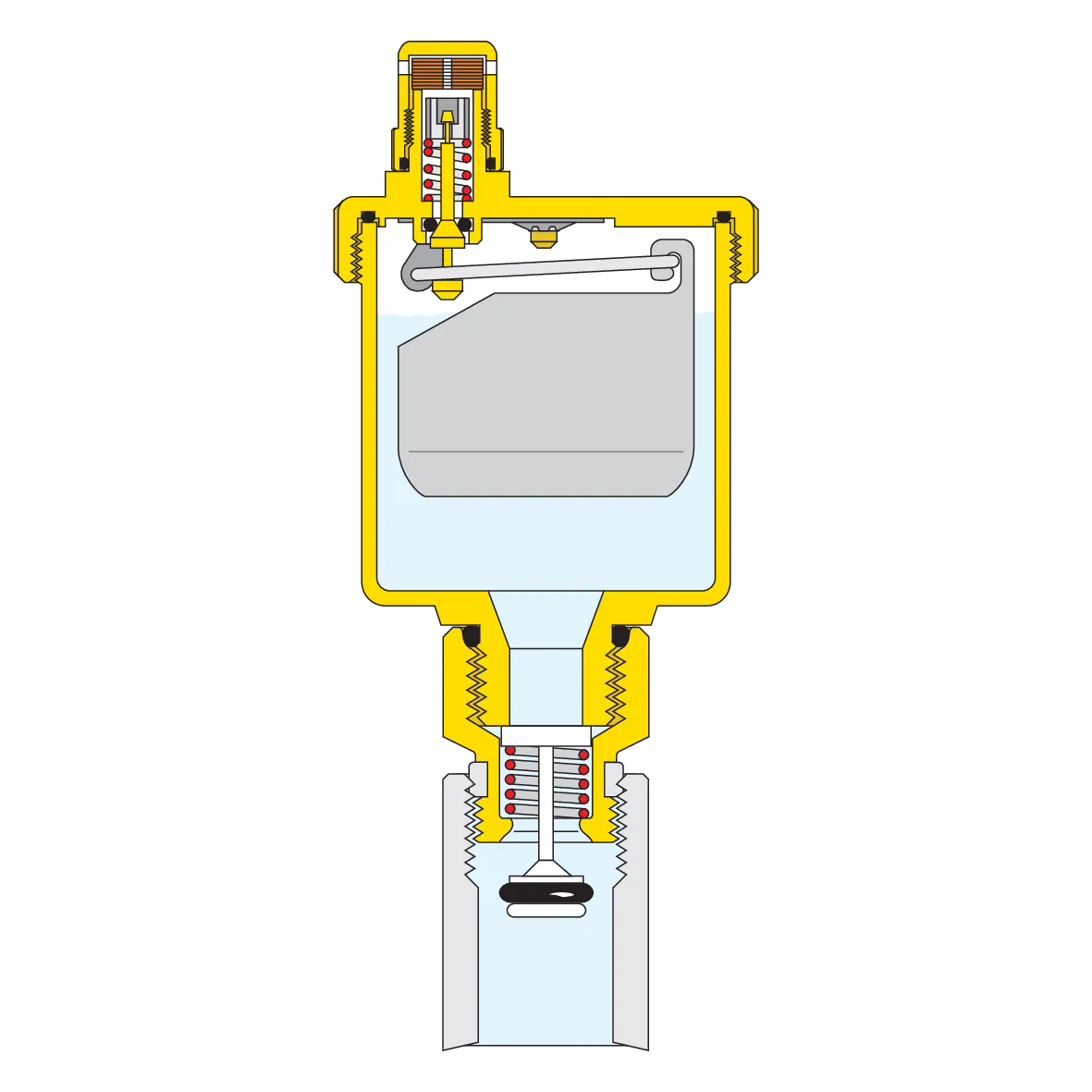

带自动排气阀、自闭阀及泄污阀。

技术数据

耐压: 10 bar

耐温: 0–110 °C, 0–100 °C

表面：涂层

材质：不锈钢

下载

图纸和规范

编号	口径	建议最大流量
548006	G 1" (ISO 228-1) F 活接	2.5 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/548006(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/548006(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/548006(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/548006(stp).stp bim 产品概述卡莱菲，548006。螺纹连接式水力分压器。罐体：碳钢，防锈漆处理带保温壳。带自动排气阀、自闭阀及泄污阀。口径: G 1" (ISO 228-1) F，活接。耐压: 10 bar。耐温: 0–110 °C。表面：涂层。建议最大流量: 2.5 m³/h。材质：不锈钢。
548007	G 1 1/4" (ISO 228-1) F 活接	4 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/548007(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/548007(DXF).dxf 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/548007(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/548007(STP).stp bim 产品概述卡莱菲，548007。螺纹连接式水力分压器。罐体：碳钢，防锈漆处理带保温壳。带自动排气阀、自闭阀及泄污阀。口径: G 1 1/4" (ISO 228-1) F，活接。耐压: 10 bar。耐温: 0–110 °C。表面：涂层。建议最大流量: 4 m³/h。材质：不锈钢。
548008	G 1 1/2" (ISO 228-1) F 活接	6 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/548008(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/548008(DXF).dxf 3D models stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/548008(STP).stp 产品概述卡莱菲，548008。螺纹连接式水力分压器。罐体：碳钢，防锈漆处理带保温壳。带自动排气阀、自闭阀及泄污阀。口径: G 1 1/2" (ISO 228-1) F，活接。耐压: 10 bar。耐温: 0–100 °C。表面：涂层。建议最大流量: 6 m³/h。材质：不锈钢。
548009	G 2" (ISO 228-1) F 活接	8.5 m³/h

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/548009(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/548009(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/548009(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/548009(stp).stp bim 产品概述卡莱菲，548009。螺纹连接式水力分压器。罐体：碳钢，防锈漆处理带保温壳。带自动排气阀、自闭阀及泄污阀。口径:G 2" (ISO 228-1) F，活接。耐压: 10 bar。耐温: 0–100 °C。表面：涂层。建议最大流量: 8.5 m³/h。材质：不锈钢。
