305型

增强尼龙安全组件，带支架及保温壳。

Go to

下载图片

产品描述

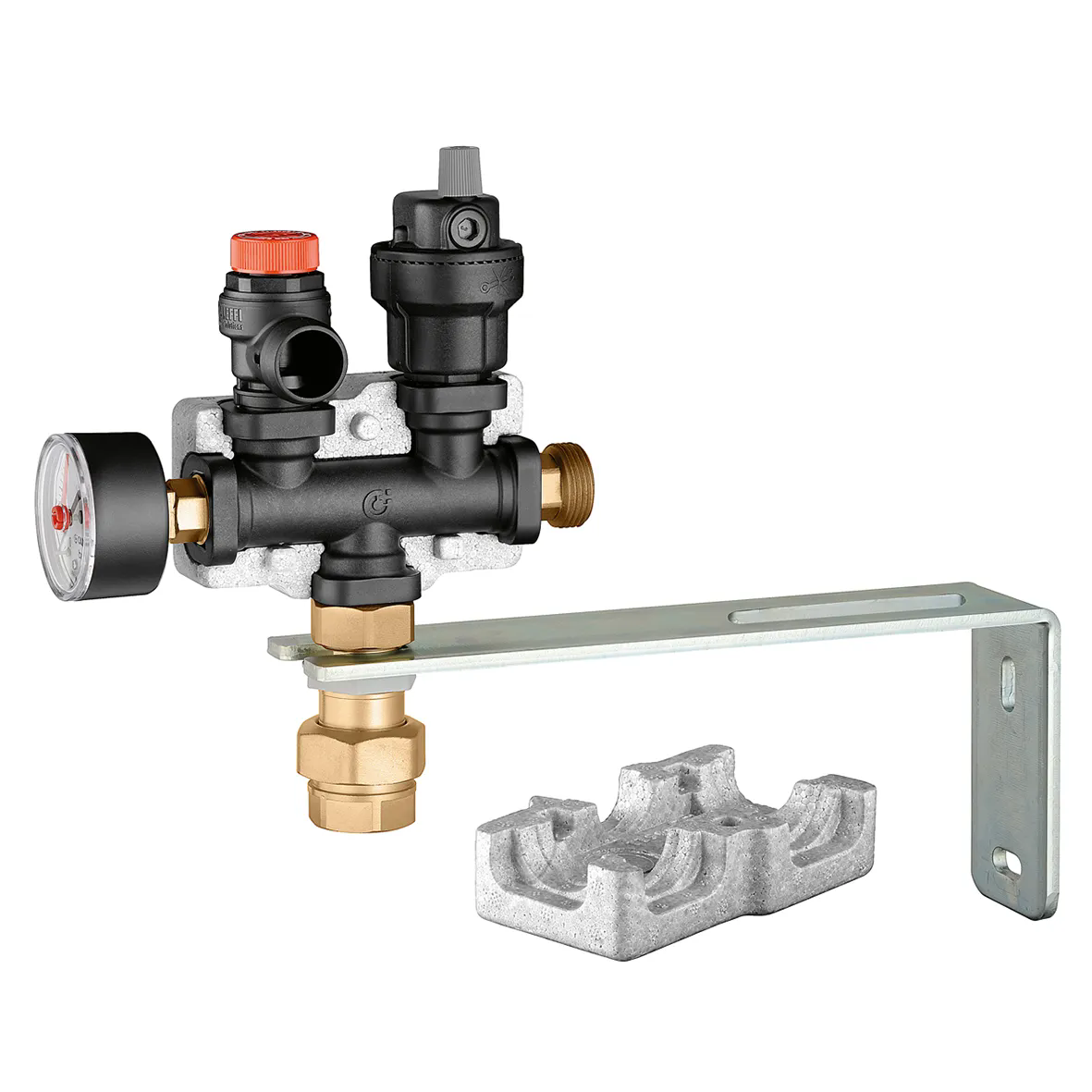

锅炉组件。
带压力表、自动排气阀、安全阀、膨胀罐自闭阀
安装支架
保温壳
增强尼龙

技术数据

耐温: 5–90 °C

最大泄压功率: 50 kW

下载

图纸和规范

编号	口径	备注	设定压力
305503	G 3/4" (ISO 228-1) F	安全阀通过TÜV认证	3 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/305503(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/305503(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/305503(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/305503(stp).stp bim 产品概述卡莱菲，305503。锅炉组件。带压力表、自动排气阀、安全阀、膨胀罐自闭阀。安装支架。带保温壳。增强尼龙。口径: G 3/4" (ISO 228-1) F。耐温: 5–90 °C。设定压力: 3 bar。最大泄压功率: 50 kW。
