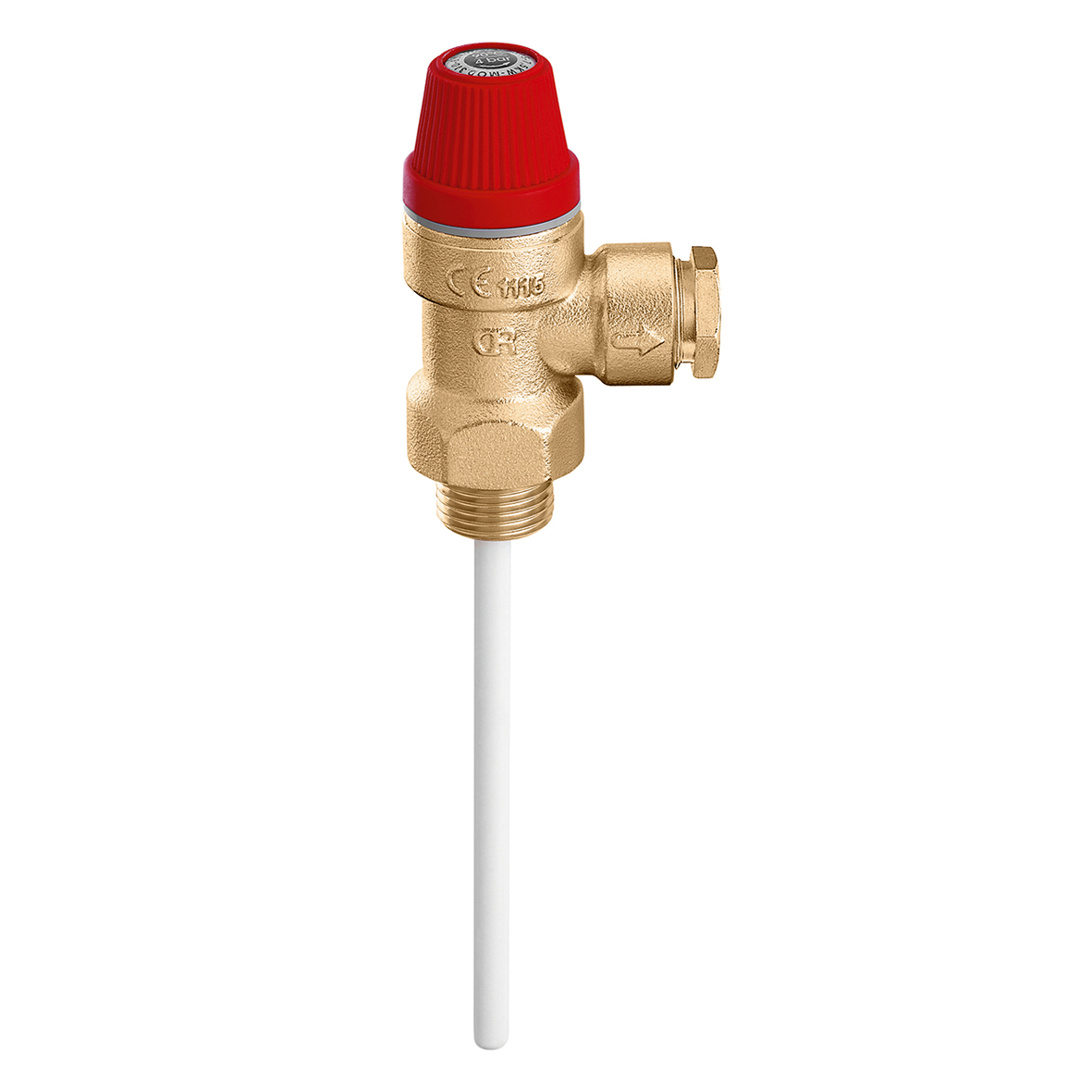

309型

温度/压力安全阀

Go to

下载图片

产品描述

温度/压力安全阀。
用于储热式生活热水系统。

EN 1490认证的设定压力：4 - 7 - 10 bar。

技术数据

设定温度: 90 °C

材质：防脱锌黄铜 DR

认证

下载

图纸和规范

编号	主管接口	泄水接口	设定压力

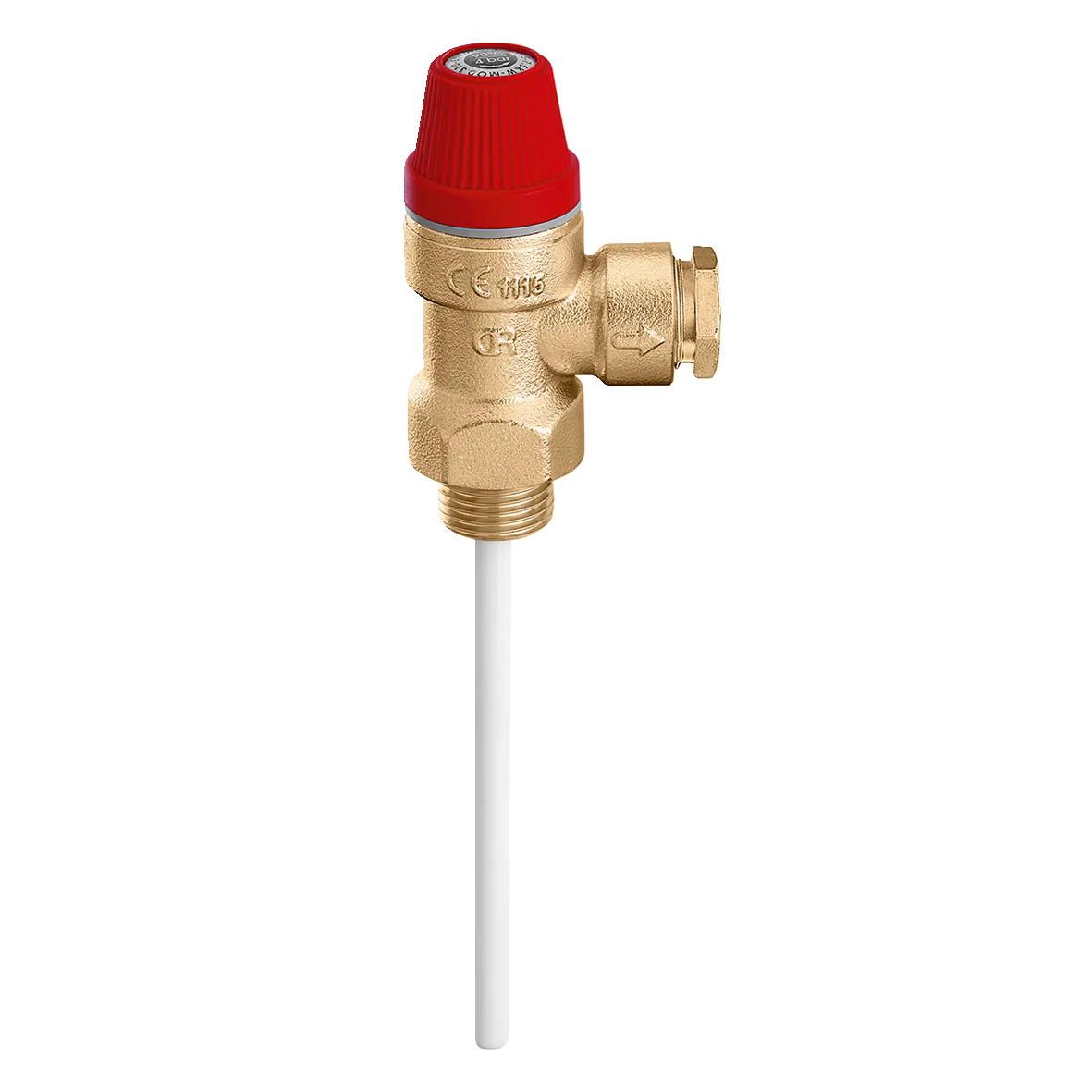

309430	G 1/2" A (ISO 228-1) M	Ø 15	3 bar
探头/电线长度 100 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309430(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309430(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309430(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309430(stp).stp bim 产品概述卡莱菲，309430。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口：G 1/2" A (ISO 228-1) M。泄水接口：Ø 15。设定压力：3 bar。设定温度: 90 °C。探头/电线长度: 100 mm。最大泄压功率：10 kW。材质：防脱锌黄铜 DR。
309440	G 1/2" A (ISO 228-1) M	Ø 15	4 bar
探头/电线长度 100 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309440(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309440(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309440(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309440(stp).stp bim 产品概述卡莱菲，309440。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口：G 1/2" A (ISO 228-1) M。泄水接口：Ø 15。设定压力：4 bar。设定温度: 90 °C。探头/电线长度: 100 mm。最大泄压功率：10 kW。材质：防脱锌黄铜 DR。
309460	G 1/2" A (ISO 228-1) M	Ø 15	6 bar
探头/电线长度 100 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309460(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309460(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309460(stp).stp stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309460(stp).stp bim 产品概述卡莱菲，309460。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口：G 1/2" A (ISO 228-1) M。泄水接口：Ø 15。设定压力：6 bar。设定温度: 90 °C。探头/电线长度: 100 mm。最大泄压功率：10 kW。材质：防脱锌黄铜 DR。
309470	G 1/2" A (ISO 228-1) M	Ø 15	7 bar
探头/电线长度 100 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309470(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309470(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309470(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309470(stp).stp bim 产品概述卡莱菲，309470。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口：G 1/2" A (ISO 228-1) M。泄水接口：Ø 15。设定压力：7 bar。设定温度: 90 °C。探头/电线长度: 100 mm。最大泄压功率：10 kW。材质：防脱锌黄铜 DR。
309400	G 1/2" A (ISO 228-1) M	Ø 15	10 bar
探头/电线长度 100 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309400(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309400(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309400(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309400(stp).stp bim 产品概述卡莱菲，309400。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口：G 1/2" A (ISO 228-1) M。泄水接口：Ø 15。设定压力：10 bar。设定温度: 90 °C。探头/电线长度: 100 mm。最大泄压功率：10 kW。材质：防脱锌黄铜 DR。
309542	G 3/4" A (ISO 228-1) M	Ø 15	4 bar
探头/电线长度 100 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309542(dwg)(1).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309542(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309542(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309542(stp).stp bim 产品概述卡莱菲，309542。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口：G 3/4" A (ISO 228-1) M。泄水接口：Ø 15。设定压力：4 bar。设定温度: 90 °C。探头/电线长度: 100 mm。最大泄压功率：10 kW。材质：防脱锌黄铜 DR。
309530	G 3/4" A (ISO 228-1) M	Ø 22	3 bar
探头/电线长度 100 mm	最大泄压功率 25 kW
3D models bim 产品概述卡莱菲，309530。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口：G 3/4" A (ISO 228-1) M。泄水接口：Ø 22。设定压力：3 bar。设定温度: 90 °C。探头/电线长度: 100 mm。最大泄压功率：10 kW。材质：防脱锌黄铜 DR。
309560	G 3/4" A (ISO 228-1) M	Ø 22	6 bar
探头/电线长度 100 mm	最大泄压功率 25 kW
3D models bim 产品概述卡莱菲，309560。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口：G 3/4" A (ISO 228-1) M。泄水接口：Ø 22。设定压力：6 bar。设定温度: 90 °C。探头/电线长度: 100 mm。最大泄压功率：25 kW。材质：防脱锌黄铜 DR。
309570	G 3/4" A (ISO 228-1) M	Ø 22	7 bar
探头/电线长度 100 mm	最大泄压功率 25 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309570-TST(DWG).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309570-TST(DXF).dxf 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309570-TST(IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309570-TST(STP).stp bim 产品概述卡莱菲，309570。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口：G 3/4" A (ISO 228-1) M。泄水接口：Ø 22。设定压力：7 bar。设定温度: 90 °C。探头/电线长度: 100 mm。最大泄压功率：25 kW。材质：防脱锌黄铜 DR。
309500	G 3/4" A (ISO 228-1) M	Ø 22	10 bar
探头/电线长度 100 mm	最大泄压功率 25 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309500(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309500(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309500(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309500(stp).stp bim 产品概述卡莱菲，309500。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口：G 3/4" A (ISO 228-1) M。泄水接口：Ø 22。设定压力：10 bar。设定温度: 90 °C。探头/电线长度: 100 mm。最大泄压功率：25 kW。材质：防脱锌黄铜 DR。
309435	G 1/2" A (ISO 228-1) M	Ø 15	3 bar
探头/电线长度 200 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309435(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309435(dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，309435。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口： G 1/2" A (ISO 228-1) M。泄水接口：Ø 15。设定压力：3 bar。设定温度: 90 °C。探头/电线长度: 200 mm。最大泄压功率：10 kW。材质：防脱锌黄铜 DR。
309445	G 1/2" A (ISO 228-1) M	Ø 15	4 bar
探头/电线长度 200 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309445(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309445(dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，309445。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口： G 1/2" A (ISO 228-1) M。泄水接口：Ø 15。设定压力：4 bar。设定温度: 90 °C。探头/电线长度: 200 mm。最大泄压功率：10 kW。材质：防脱锌黄铜 DR。
309465	G 1/2" A (ISO 228-1) M	Ø 15	6 bar
探头/电线长度 200 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309465(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309465(dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，309465。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口： G 1/2" A (ISO 228-1) M。泄水接口：Ø 15。设定压力：6 bar。设定温度: 90 °C。探头/电线长度: 200 mm。最大泄压功率：10 kW。材质：防脱锌黄铜 DR。
309475	G 1/2" A (ISO 228-1) M	Ø 15	7 bar
探头/电线长度 200 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309475(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309475(dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，309475。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口： G 1/2" A (ISO 228-1) M。泄水接口：Ø 15。设定压力：7 bar。设定温度: 90 °C。探头/电线长度: 200 mm。最大泄压功率：10 kW。材质：防脱锌黄铜 DR。
309405	G 1/2" A (ISO 228-1) M	Ø 15	10 bar
探头/电线长度 200 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309405(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309405(dxf).dxf pdf 下载 3D models bim 产品概述卡莱菲，309405。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口： G 1/2" A (ISO 228-1) M。泄水接口：Ø 15。设定压力：10 bar。设定温度: 90 °C。探头/电线长度: 200 mm。最大泄压功率：10 kW。材质：防脱锌黄铜 DR。
309547	G 3/4" A (ISO 228-1) M	Ø 15	4 bar
探头/电线长度 200 mm	最大泄压功率 10 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309547(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309547(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309547(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309547(stp).stp bim 产品概述卡莱菲，309547。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口： G 3/4" A (ISO 228-1) M。泄水接口：Ø 15。设定压力：4 bar。设定温度: 90 °C。探头/电线长度: 200 mm。最大泄压功率：10 kW。材质：防脱锌黄铜 DR。
309535	G 3/4" A (ISO 228-1) M	Ø 22	3 bar
探头/电线长度 200 mm	最大泄压功率 25 kW
3D models bim 产品概述卡莱菲，309535。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口： G 3/4" A (ISO 228-1) M。泄水接口：Ø 22。设定压力：3 bar。设定温度: 90 °C。探头/电线长度: 200 mm。最大泄压功率：25 kW。材质：防脱锌黄铜 DR。
309565	G 3/4" A (ISO 228-1) M	Ø 22	6 bar
探头/电线长度 200 mm	最大泄压功率 25 kW
3D models bim 产品概述卡莱菲，309565。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口： G 3/4" A (ISO 228-1) M。泄水接口：Ø 22。设定压力：6 bar。设定温度: 90 °C。探头/电线长度: 200 mm。最大泄压功率：25 kW。材质：防脱锌黄铜 DR。
309575	G 3/4" A (ISO 228-1) M	Ø 22	7 bar
探头/电线长度 200 mm	最大泄压功率 25 kW
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309575(dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309575(dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309575(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309575(stp).stp bim 产品概述卡莱菲，309575。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口： G 3/4" A (ISO 228-1) M。泄水接口：Ø 22。设定压力：7 bar。设定温度: 90 °C。探头/电线长度: 200 mm。最大泄压功率：25 kW。材质：防脱锌黄铜 DR。
309505	G 3/4" A (ISO 228-1) M	Ø 22	10 bar
探头/电线长度 200 mm	最大泄压功率 25 kW
3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309505(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250808/309505(stp).stp bim 产品概述卡莱菲，309505。温度/压力安全阀。用于储热式生活热水系统。EN 1490认证的设定压力：4 - 7 - 10 bar。主管接口： G 3/4" A (ISO 228-1) M。泄水接口：Ø 22。设定压力：10 bar。设定温度: 90 °C。探头/电线长度: 200 mm。最大泄压功率：25 kW。材质：防脱锌黄铜 DR。
