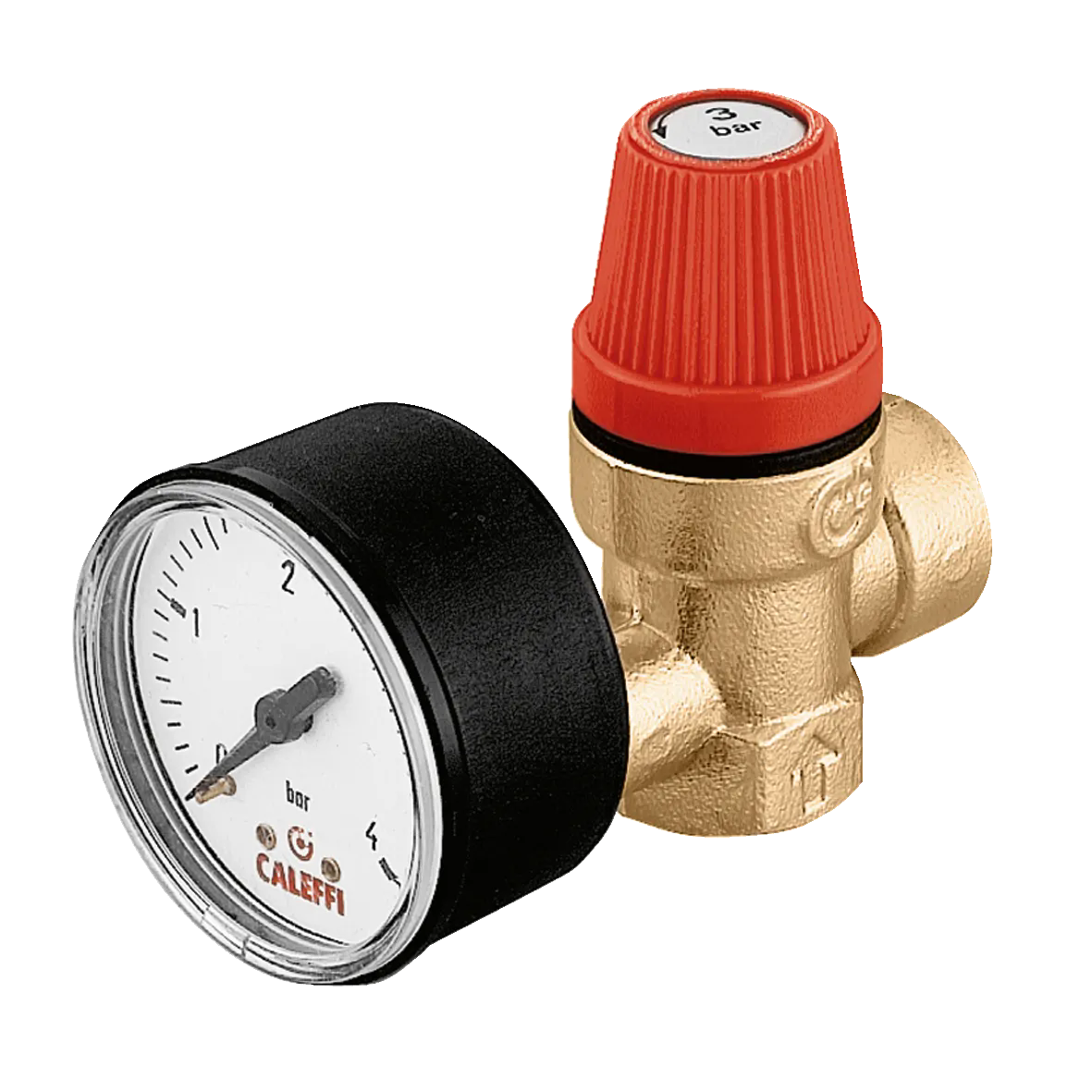

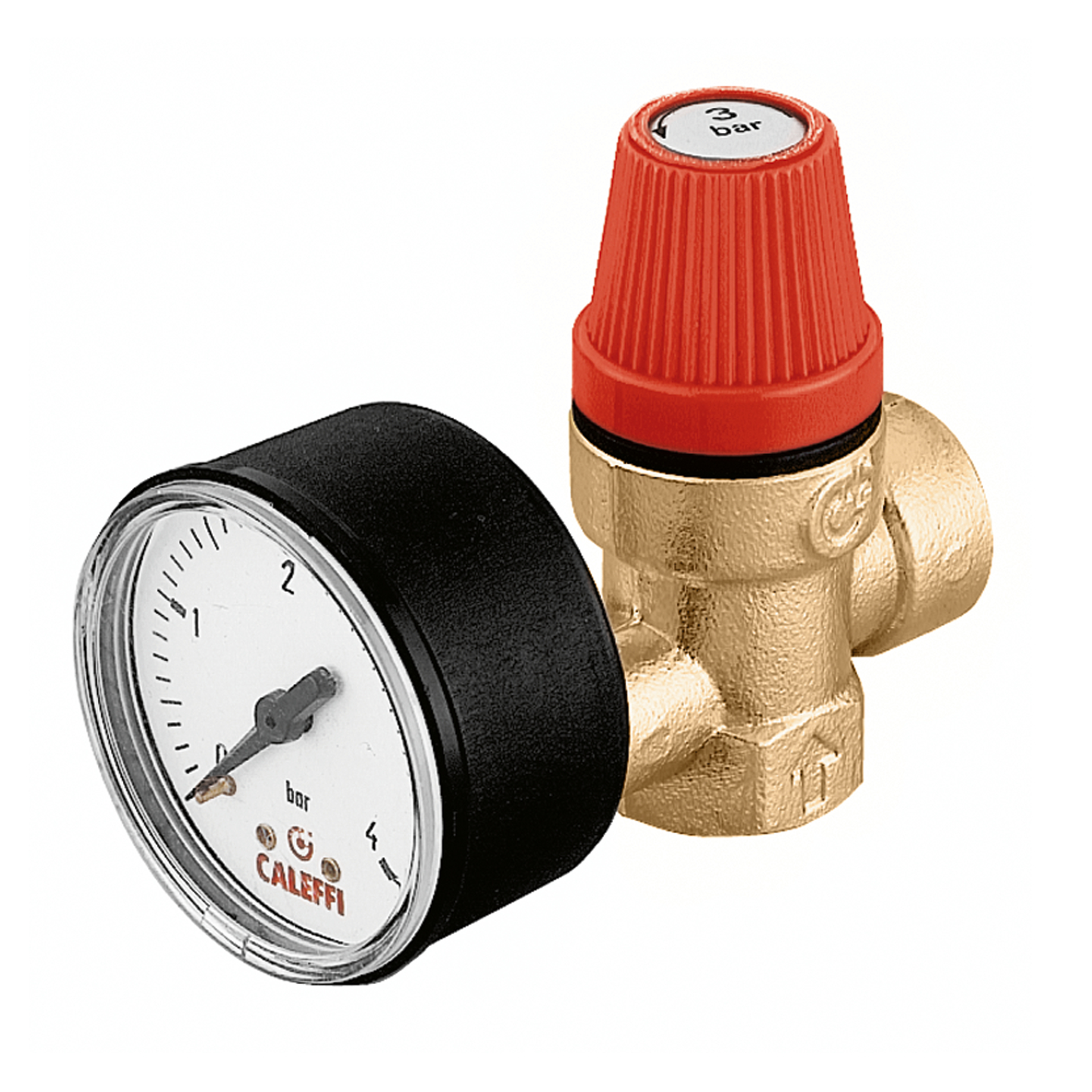

313型

安全阀，内螺连接。带压力表

Go to

下载图片

产品描述

普通型安全阀，内螺连接。带压力表。
注（*）：仅带压力表接口。
最大泄压压力： 20% 。
关闭压力：20%。

技术数据

耐温: 5–90 °C。

耐压: PN 10。

认证

下载

图纸和规范

编号	口径	泄水接口	备注
313425	G 1/2" (ISO 228-1) F	G 1/2" (ISO 228-1) F	-
设定压力 2.5 bar
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313425 (dwg) (2).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313425 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313425 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313425 (stp).stp bim 产品概述卡莱菲，313425。普通型安全阀。内螺连接。带压力表。注（*）：仅带压力表接口。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口: G 1/2" (ISO 228-1) F。耐温: 5–90 °C。设定压力：2.5 bar。耐压: PN 10。
313430	G 1/2" (ISO 228-1) F	G 1/2" (ISO 228-1) F	-
设定压力 3 bar
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313430 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313430 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313430 (IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313430 (STP) (1).stp bim 产品概述卡莱菲，313430。普通型安全阀。内螺连接。带压力表。注（*）：仅带压力表接口。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口: G 1/2" (ISO 228-1) F。耐温: 5–90 °C。设定压力：3 bar。耐压: PN 10。
313432	G 1/2" (ISO 228-1) F	G 1/2" (ISO 228-1) F	(*)
设定压力 3 bar
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313432 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313432 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313432 (IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313432 (STP).stp bim 产品概述卡莱菲，313432。普通型安全阀。内螺连接。注（*）：仅带压力表接口。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口: G 1/2" (ISO 228-1) F。耐温: 5–90 °C。设定压力：3 bar。耐压: PN 10。
313460	G 1/2" (ISO 228-1) F	G 1/2" (ISO 228-1) F	-
设定压力 6 bar
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313460 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313460 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313460 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313460 (STP).stp bim 产品概述卡莱菲，313460。普通型安全阀。内螺连接。带压力表。注（*）：仅带压力表接口。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口: G 1/2" (ISO 228-1) F。耐温: 5–90 °C。设定压力：6 bar。耐压: PN 10。
313470	G 1/2" (ISO 228-1) F	G 1/2" (ISO 228-1) F	-
设定压力 7 bar
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313470 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313470 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313470 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313470 (stp).stp bim 产品概述卡莱菲，313470。普通型安全阀。带压力表。内螺连接。注（*）：仅带压力表接口。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口: G 1/2" (ISO 228-1) F。耐温: 5–90 °C。设定压力：7 bar。耐压: PN 10。
313480	G 1/2" (ISO 228-1) F	G 1/2" (ISO 228-1) F	-
设定压力 8 bar
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313480 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313480 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313480 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313480 (stp).stp bim 产品概述卡莱菲，313480。普通型安全阀。内螺连接。带压力表。注（*）：仅带压力表接口。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口: G 1/2" (ISO 228-1) F。耐温: 5–90 °C。设定压力：8 bar。耐压: PN 10。
313525	G 3/4" (ISO 228-1) F	G 3/4" (ISO 228-1) F	-
设定压力 2.5 bar
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313525 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313525 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313525 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313525 (stp).stp bim 产品概述卡莱菲，313525。普通型安全阀。内螺连接。带压力表。注（*）：仅带压力表接口。最大泄压压力：20% 。关闭压力：20%。口径： G 3/4" (ISO 228-1) F。泄水接口:G 3/4" (ISO 228-1) F 。耐温: 5–90 °C。设定压力：2.5 bar。耐压: PN 10。
313530	G 3/4" (ISO 228-1) F	G 3/4" (ISO 228-1) F	-
设定压力 3 bar
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313530 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313530 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313530 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313530 (stp).stp bim 产品概述卡莱菲，313530。普通型安全阀。内螺连接。带压力表。注（*）：仅带压力表接口。最大泄压压力：20% 。关闭压力：20%。口径： G 3/4" (ISO 228-1) F。泄水接口:G 3/4" (ISO 228-1) F 。耐温: 5–90 °C。设定压力：3 bar。耐压: PN 10。
313532	G 3/4" (ISO 228-1) F	G 3/4" (ISO 228-1) F	(*)
设定压力 3 bar
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313532 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313532 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313532 (IGS).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313532(STP).stp bim 产品概述卡莱菲，313532。普通型安全阀。内螺连接。带压力表。注（*）：仅带压力表接口。最大泄压压力：20% 。关闭压力：20%。口径： G 3/4" (ISO 228-1) F。泄水接口:G 3/4" (ISO 228-1) F 。耐温: 5–90 °C。设定压力：3 bar。耐压: PN 10。
313560	G 3/4" (ISO 228-1) F	G 3/4" (ISO 228-1) F	-
Pressure setting 6 bar
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313560 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313560 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313560 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313560 (stp).stp bim 产品概述卡莱菲，313560。普通型安全阀。内螺连接。带压力表。注（*）：仅带压力表接口。最大泄压压力：20% 。关闭压力：20%。口径： G 3/4" (ISO 228-1) F。泄水接口:G 3/4" (ISO 228-1) F 。耐温: 5–90 °C。设定压力：6 bar。耐压: PN 10。
313570	G 3/4" (ISO 228-1) F	G 3/4" (ISO 228-1) F	-
设定压力 7 bar
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313570 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313570 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313570 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313570 (stp).stp bim 产品概述卡莱菲，313570。普通型安全阀。内螺连接。带压力表。注（*）：仅带压力表接口。最大泄压压力：20% 。关闭压力：20%。口径： G 3/4" (ISO 228-1) F。泄水接口:G 3/4" (ISO 228-1) F 。耐温: 5–90 °C。设定压力：7 bar。耐压: PN 10。
313580	G 3/4" (ISO 228-1) F	G 3/4" (ISO 228-1) F	-
设定压力 8 bar
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313580 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313580 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313580 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/313580 (stp).stp bim 产品概述卡莱菲，313580。普通型安全阀。内螺连接。带压力表。注（*）：仅带压力表接口。最大泄压压力：20% 。关闭压力：20%。口径： G 3/4" (ISO 228-1) F。泄水接口:G 3/4" (ISO 228-1) F 。耐温: 5–90 °C。设定压力：8 bar。耐压: PN 10。
