513型

安全泄压阀，内螺

Go to

下载图片

产品描述

普通型安全阀，内螺连接。
最大泄压压力： 20% 。
关闭压力：20%。

技术数据

耐温: 5–110 °C

耐压: PN 10

认证

下载

图纸和规范

编号	口径	泄水压力	设定压力
513415	G 1/2" (ISO 228-1) F	G 1/2" (ISO 228-1) F	1.5 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513415 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513415 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513415 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513415 (stp).stp bim 产品概述卡莱菲，513415。普通型安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口:G 1/2" (ISO 228-1) F 。耐温: 5–110 °C。设定压力：1.5 bar。耐压: PN 10。
513420	G 1/2" (ISO 228-1) F	G 1/2" (ISO 228-1) F	2 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513420 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513420 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513420 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513420 (stp).stp bim 产品概述卡莱菲，513420。普通型安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口:G 1/2" (ISO 228-1) F 。耐温: 5–110 °C。设定压力：2 bar。耐压: PN 10。
513425	G 1/2" (ISO 228-1) F	G 1/2" (ISO 228-1) F	2.5 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513425 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513425 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513425 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513425 (stp).stp bim 产品概述卡莱菲，513425。普通型安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口:G 1/2" (ISO 228-1) F 。耐温: 5–110 °C。设定压力：2.5 bar。耐压: PN 10。
513430	G 1/2" (ISO 228-1) F	G 1/2" (ISO 228-1) F	3 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513430 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513430 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513430 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513430 (stp).stp bim 产品概述卡莱菲，513430。普通型安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口:G 1/2" (ISO 228-1) F 。耐温: 5–110 °C。设定压力：3 bar。耐压: PN 10。
513435	G 1/2" (ISO 228-1) F	G 1/2" (ISO 228-1) F	3.5 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513435 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513435 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513435 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513435 (stp).stp bim 产品概述卡莱菲，513435。普通型安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口:G 1/2" (ISO 228-1) F 。耐温: 5–110 °C。设定压力：3.5 bar。耐压: PN 10。

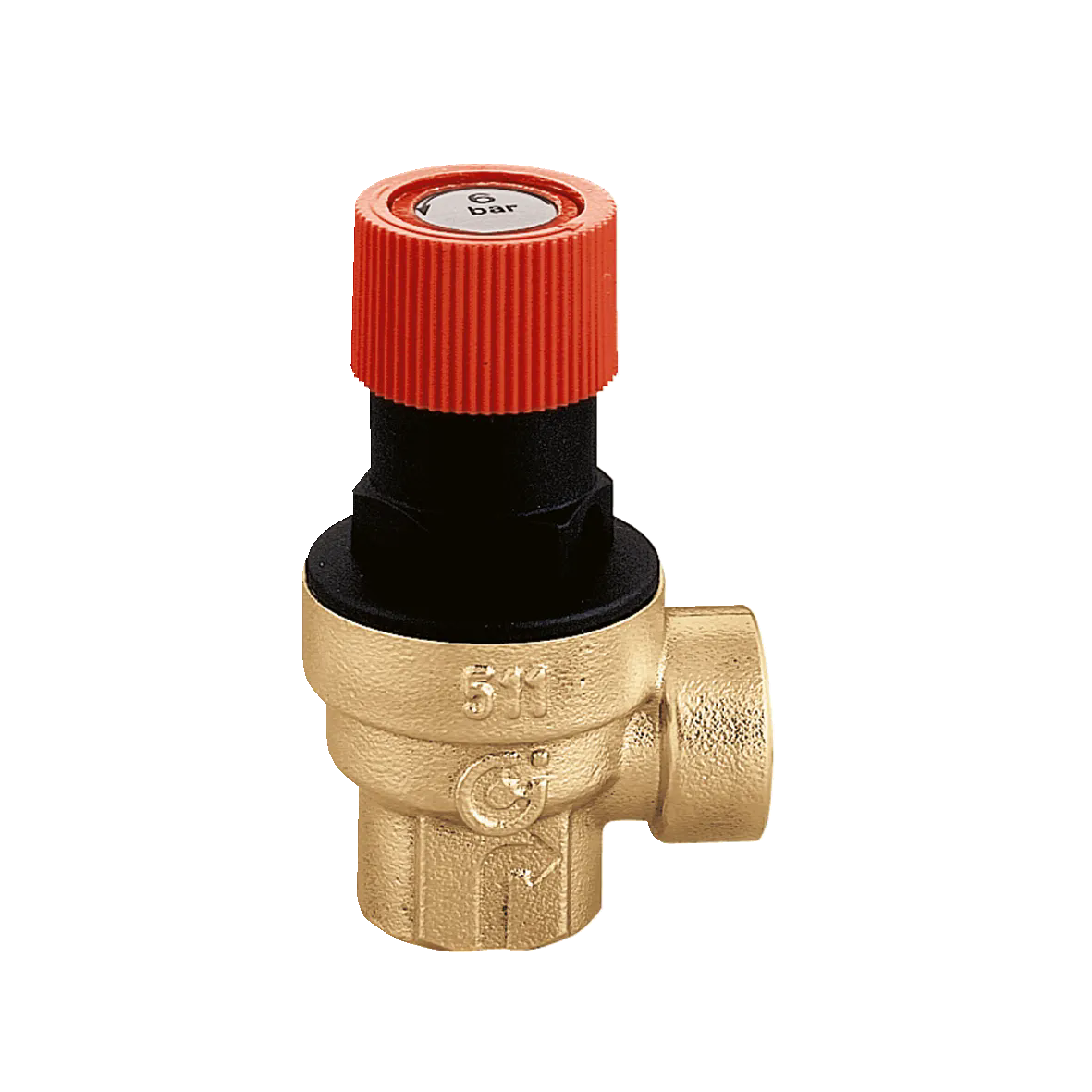

513460	G 1/2" (ISO 228-1) F	G 1/2" (ISO 228-1) F	6 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513460 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513460 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513460 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513460 (stp).stp bim 产品概述卡莱菲，513460。普通型安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口:G 1/2" (ISO 228-1) F 。耐温: 5–110 °C。设定压力：6 bar。耐压: PN 10。
513470	G 1/2" (ISO 228-1) F	G 1/2" (ISO 228-1) F 出水口	7 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513470 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513470 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513470 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513470 (stp).stp bim 产品概述卡莱菲，513470。普通型安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口:G 1/2" (ISO 228-1) F 。耐温: 5–110 °C。设定压力：7 bar。耐压: PN 10。
513480	G 1/2" (ISO 228-1) F	G 1/2" (ISO 228-1) F	8 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513480 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513480 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513480 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/513480 (stp).stp bim 产品概述卡莱菲，513480。普通型安全阀。内螺连接。最大泄压压力：20% 。关闭压力：20%。口径：G 1/2" A (ISO 228-1) M。泄水接口:G 1/2" (ISO 228-1) F 。耐温: 5–110 °C。设定压力：8 bar。耐压: PN 10。
