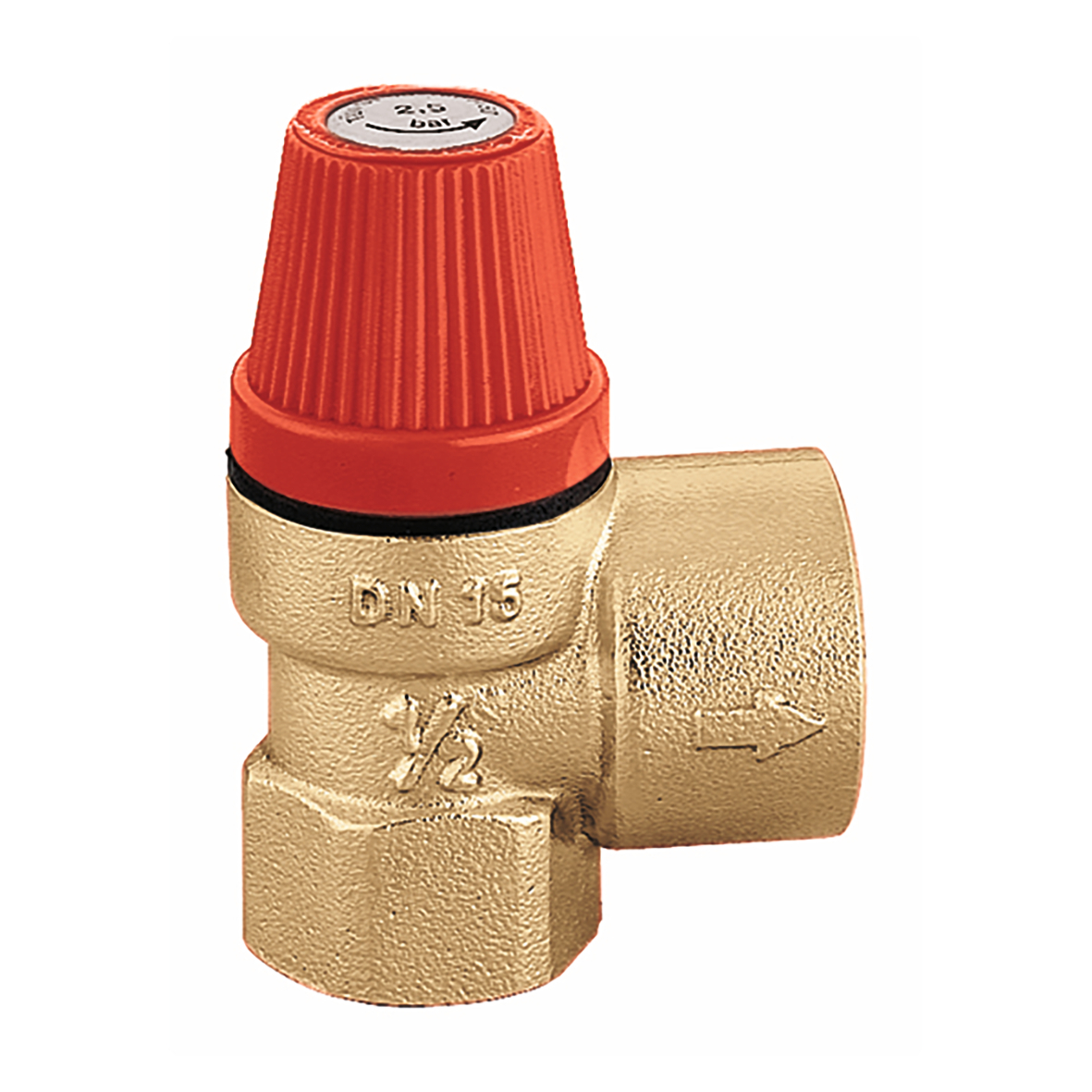

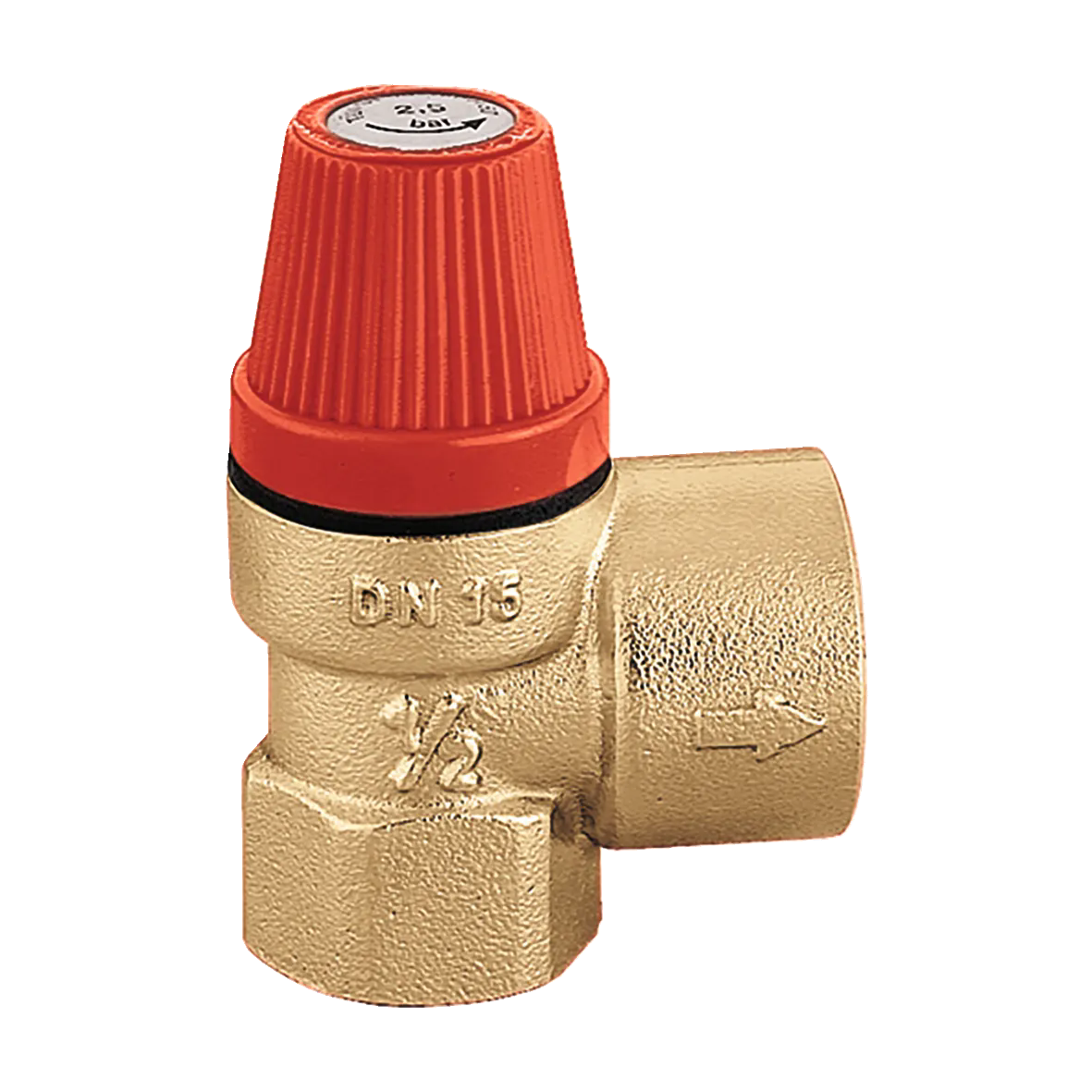

5320型

安全阀

Go to

下载图片

产品描述

普通型安全阀。
最大泄压压力：20% 。
关闭压力：20%。

技术数据

耐温:5–120 °C

最大泄压功率：50 kW

乙二醇最大比例: 50%

介质：水、乙二醇溶液

认证

下载

图纸和规范

编号	口径	泄水接口	设定压力
532042	G 1/2" (ISO 228-1) F	G 3/4" (ISO 228-1) F	2.5 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250807/532042 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250807/532042 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250807/532042 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250807/532042 (stp).stp bim 产品概述卡莱菲，532042。普通型安全阀。最大泄压压力： 20% 。关闭压力：20%。口径：G 1/2" (ISO 228-1) F。泄水接口：G 3/4" (ISO 228-1) F，出水口。耐温: 5–120 °C。设定压力：2.5 bar。最大泄压功率：50 kW。乙二醇最大比例: 50 %。介质：水、乙二醇溶液。
532043	G 1/2" (ISO 228-1) F	G 3/4" (ISO 228-1) F	3 bar

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250807/532043 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250807/532043 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250807/532043 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250807/532043 (stp).stp bim 产品概述卡莱菲，532043。普通型安全阀。最大泄压压力： 20% 。关闭压力：20%。口径：G 1/2" (ISO 228-1) F。泄水接口：G 3/4" (ISO 228-1) F，出水口。耐温: 5–120 °C。设定压力：3 bar。最大泄压功率：50 kW。乙二醇最大比例: 50 %。介质：水、乙二醇溶液。
