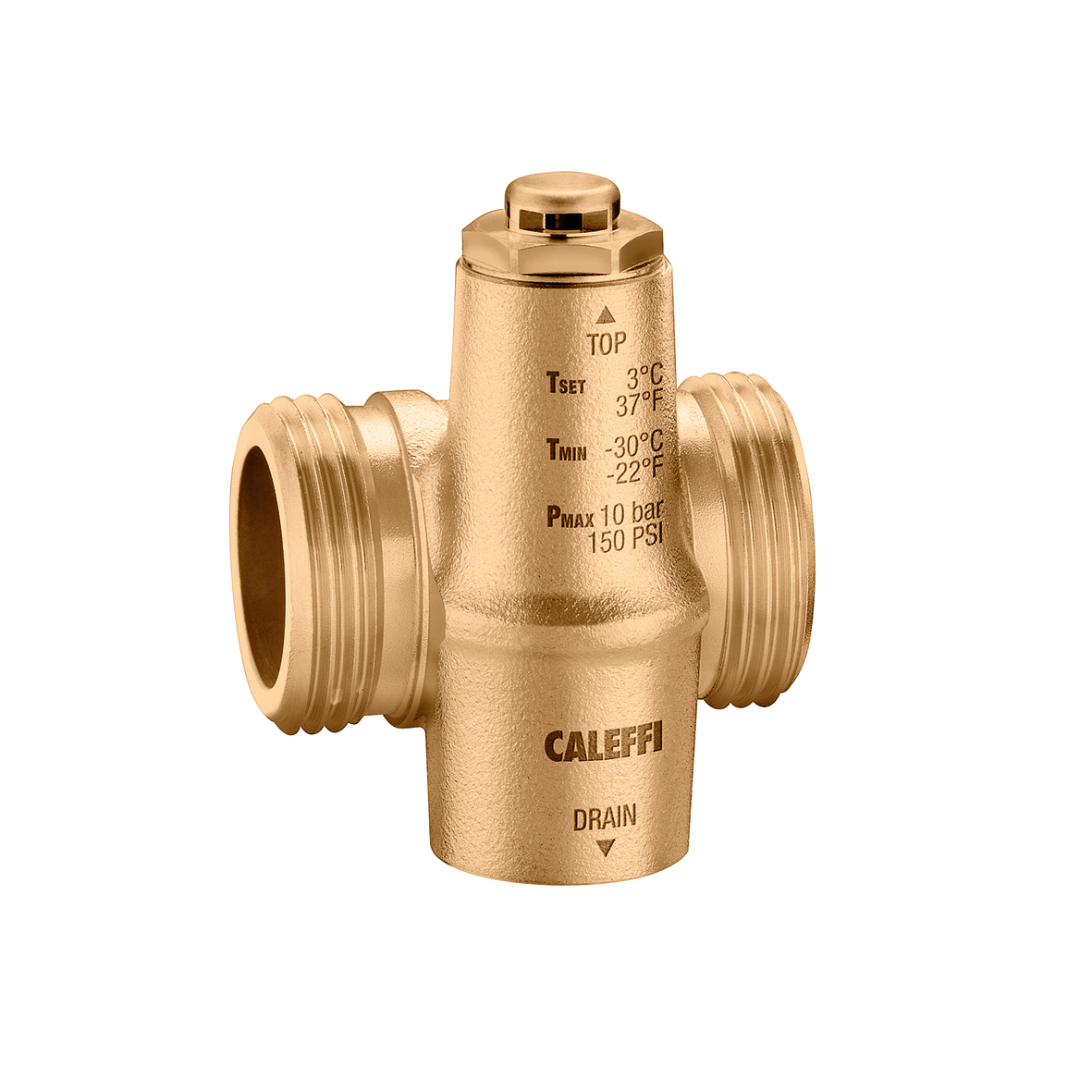

108型

iStop®PLUS, 紧凑型防冻阀

Go to

下载图片

产品描述

防冻阀。
专利申请中

技术数据

最大工作压力: 10 bar

工作温度范围: 0–90 °C

环境温度范围: -30–60 °C

开启温度: 3 °C

关闭温度: 4 °C

阀体: 黄铜

下载

图纸和规范

编号	口径
108622	G 1" A (ISO 228-1) M

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108622 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108622 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108622 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108622 (stp).stp bim 产品概述卡莱菲, 108622, iStop®PLUS。防冻阀。口径：G 1" A (ISO 228-1) M。最大工作压力: 10 bar。工作温度范围: 0–90 °C。环境温度范围: -30–60 °C。开启温度: 3 °C。关闭温度: 4 °C。阀体: 黄铜。
108322	Ø 28

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108322 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108322 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108322 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108322 (stp).stp bim 产品概述卡莱菲，108322， iStop®PLUS。防冻阀。口径：Ø 28。最大工作压力: 10 bar。工作温度范围: 0–90 °C。环境温度范围: -30–60 °C。开启温度: 3 °C。关闭温度: 4 °C。阀体: 黄铜。
