577型

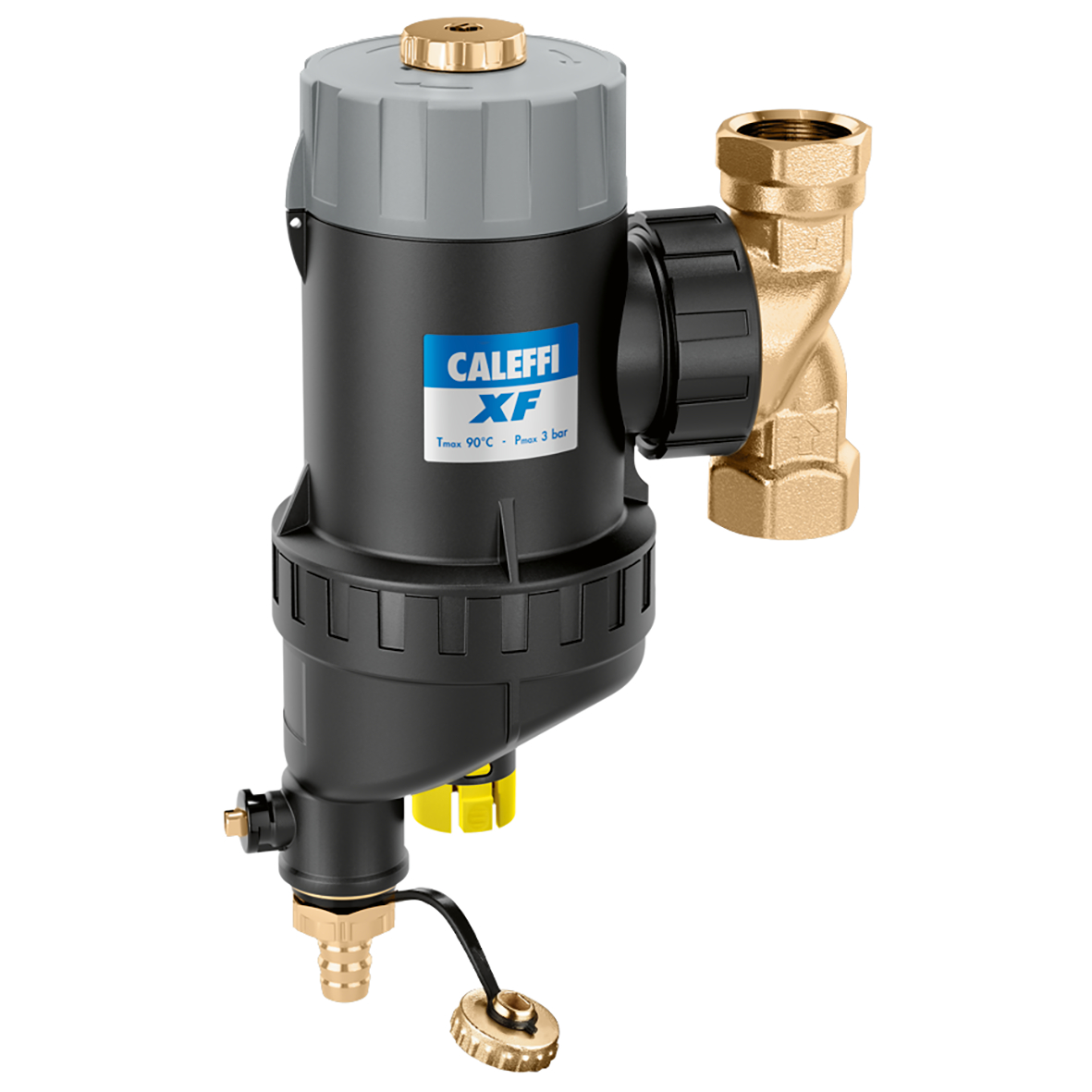

CALEFFI XF 半自动清洁式磁性除污过滤器

Go to

下载图片

产品描述

半自动清洗式磁性除污过滤器。
万向活接，适合水平/垂直管道。
带软管接口的泄水阀。
专利申请中

技术数据

耐压：3 bar

耐温：0–90 °C

过滤网眼⌀=0.16 mm

材质：增强尼龙

下载

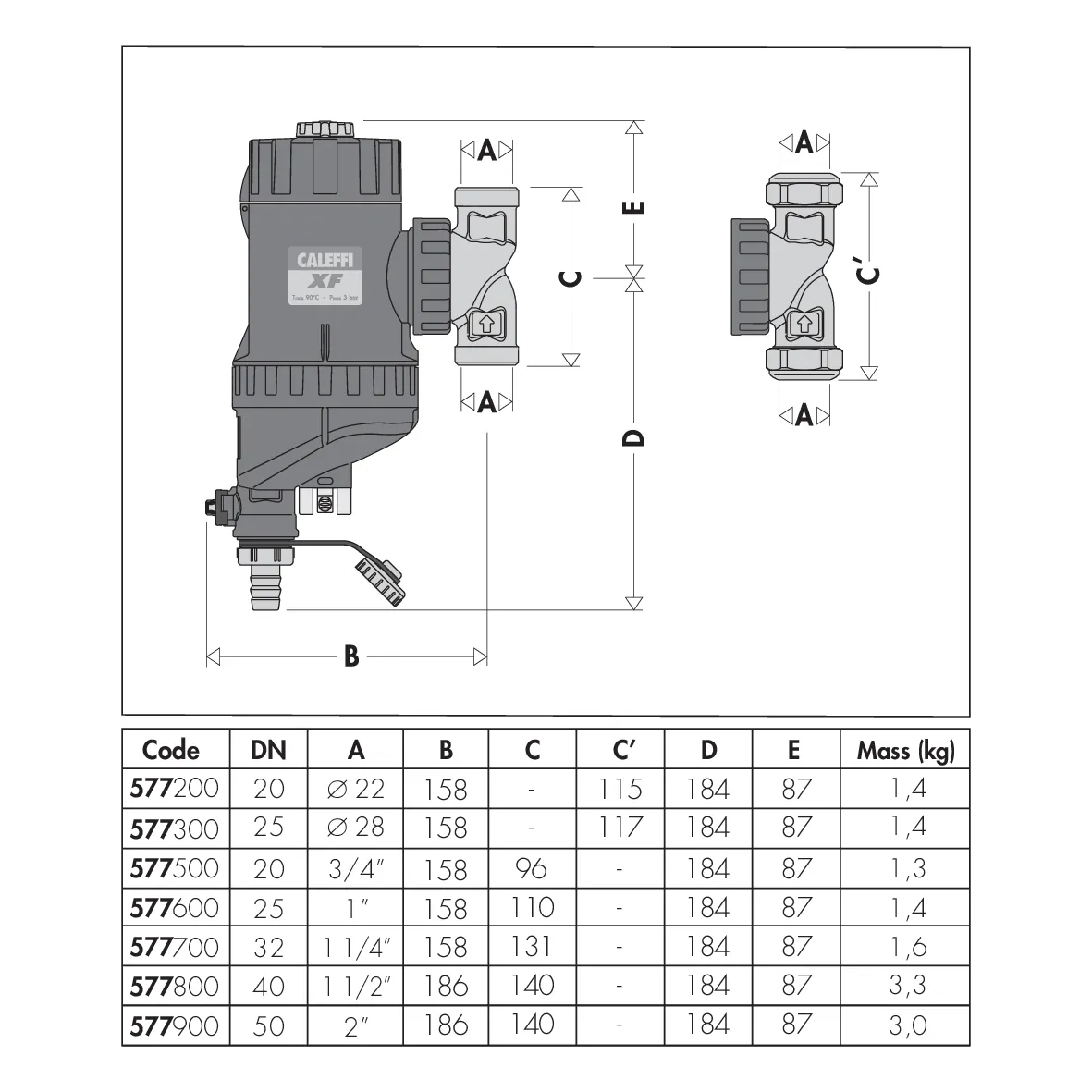

图纸和规范

编号	口径
577500	G 3/4" (ISO 228-1) F

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577500 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577500 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577500 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577500 (stp).stp bim 产品概述卡莱菲，577500，CALEFFI XF。半自动清洗式磁性除污过滤器。万向活接，适合水平/垂直管道。带软管接口的泄水阀。口径: G 3/4" (ISO 228-1) F。耐压：3 bar。耐温：0–90 °C。过滤网眼⌀=0.16 mm。材质：增强尼龙。
577600	G 1" (ISO 228-1) F

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577600 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577600 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577600 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577600 (stp).stp bim 产品概述卡莱菲，577600，CALEFFI XF。半自动清洗式磁性除污过滤器。万向活接，适合水平/垂直管道。带软管接口的泄水阀。口径: G 1" (ISO 228-1) F。耐压：3 bar。耐温：0–90 °C。过滤网眼⌀=0.16 mm。材质：增强尼龙。
577700	G 1 1/4"(ISO 228-1) F

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577700 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577700 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577700 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577700 (stp).stp bim 产品概述卡莱菲，577700，CALEFFI XF。半自动清洗式磁性除污过滤器。万向活接，适合水平/垂直管道。带软管接口的泄水阀。口径: G 1 1/4" (ISO 228-1) F。耐压：3 bar。耐温：0–90 °C。过滤网眼⌀=0.16 mm。材质：增强尼龙。
577200	Ø 22

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577200 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577200 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577200 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577200 (stp).stp bim 产品概述卡莱菲，577200，CALEFFI XF。半自动清洗式磁性除污过滤器。万向活接，适合水平/垂直管道。带软管接口的泄水阀。口径: Ø 22。耐压：3 bar。耐温：0–90 °C。过滤网眼⌀=0.16 mm。材质：增强尼龙。
577300	Ø 28

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577300 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577300 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577300 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/577300 (stp).stp bim 产品概述卡莱菲，577300，CALEFFI XF。半自动清洗式磁性除污过滤器。万向活接，适合水平/垂直管道。带软管接口的泄水阀。口径: Ø 28。耐压：3 bar。耐温：0–90 °C。过滤网眼⌀=0.16 mm。材质：增强尼龙。
