6445型

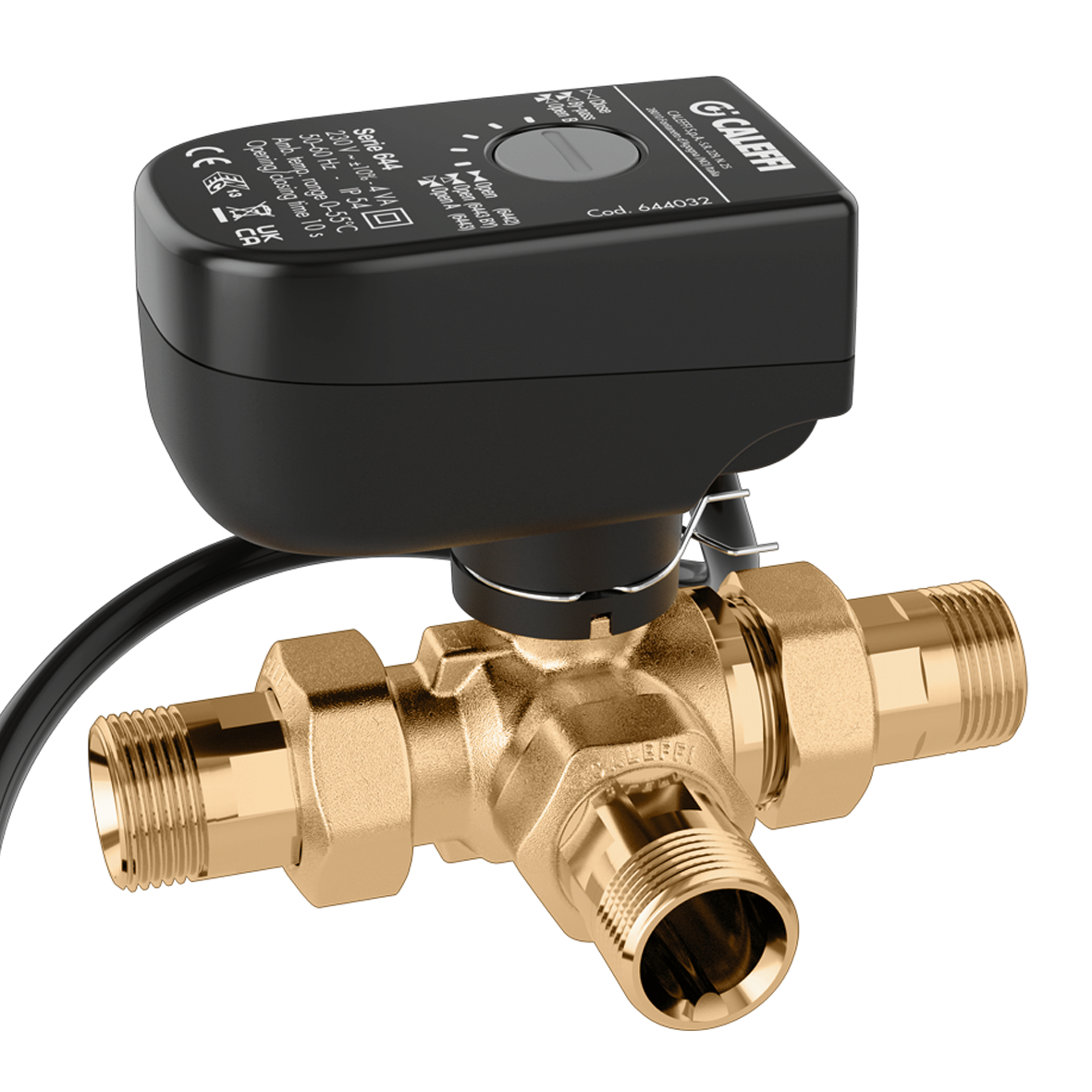

电动三通分流球阀

Go to

下载图片

产品描述

电动三通分流球阀。
带三点式电动执行器。
带辅助控制开关。

技术数据

耐压：10 bar

最大压差：-5–110 °C

温度范围：0–55 °C

保护级别：IP 54

Contact rating (230 V): 0.8 A

认证

下载

图纸和规范

编号	口径	电源电压	Kv
644553	R 3/4" (EN 10226-1) M	230 V AC	7.7 m³/h
开关时间 40 s (90° 转动)
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644553 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644553 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644553 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644553 (stp).stp bim 产品概述卡莱菲，644553。电动三通分流球阀。带保温壳。带辅助控制开关。口径：R 3/4" (EN 10226-1) M。最大工作压力：-5–110 °C。环境温度范围：0–55 °C。电源电压：230 V AC。保护级别：IP 54。Contact rating (230 V): 0.8 A.。Kv: 7.7 m³/h。开关时间：40 s 。(90° 转动)。
644557	R 3/4" (EN 10226-1) M	230 V AC	7.7 m³/h
开关时间 10 s (90° 转动)
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644557 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644557 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644557 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644557 (stp).stp bim 产品概述卡莱菲，644557。电动三通分流球阀。带保温壳。带辅助控制开关。口径：R 3/4" (EN 10226-1) M。最大工作压力：-5–110 °C。环境温度范围：0–55 °C。电源电压：230 V AC。保护级别：IP 54。Contact rating (230 V): 0.8 A.。Kv: 7.7 m³/h。开关时间：10 s 。(90° 转动)。
644563	G 1" A (ISO 228-1) M	230 V AC	9 m³/h
开关时间 40 s (90° 转动)
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644563 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644563 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644563 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644563 (stp).stp bim 产品概述卡莱菲，644563。电动三通分流球阀。带保温壳。带辅助控制开关。口径：G 1" A (ISO 228-1) M。最大工作压力：-5–110 °C。环境温度范围：0–55 °C。电源电压：230 V AC。保护级别：IP 54。Contact rating (230 V): 0.8 A.。Kv: 9 m³/h。开关时间：40 s 。(90° 转动)。
644567	G 1" A (ISO 228-1) M	230 V AC	9 m³/h
开关时间 40 s (90° 转动)
2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644567 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644567 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644567 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/644567 (stp).stp bim 产品概述卡莱菲，644567。电动三通分流球阀。带保温壳。带辅助控制开关。口径：G 1" A (ISO 228-1) M。最大工作压力：-5–110 °C。环境温度范围：0–55 °C。电源电压：230 V AC。保护级别：IP 54。Contact rating (230 V): 0.8 A.。Kv: 9 m³/h。开关时间：10 s 。(90° 转动)。
