518型

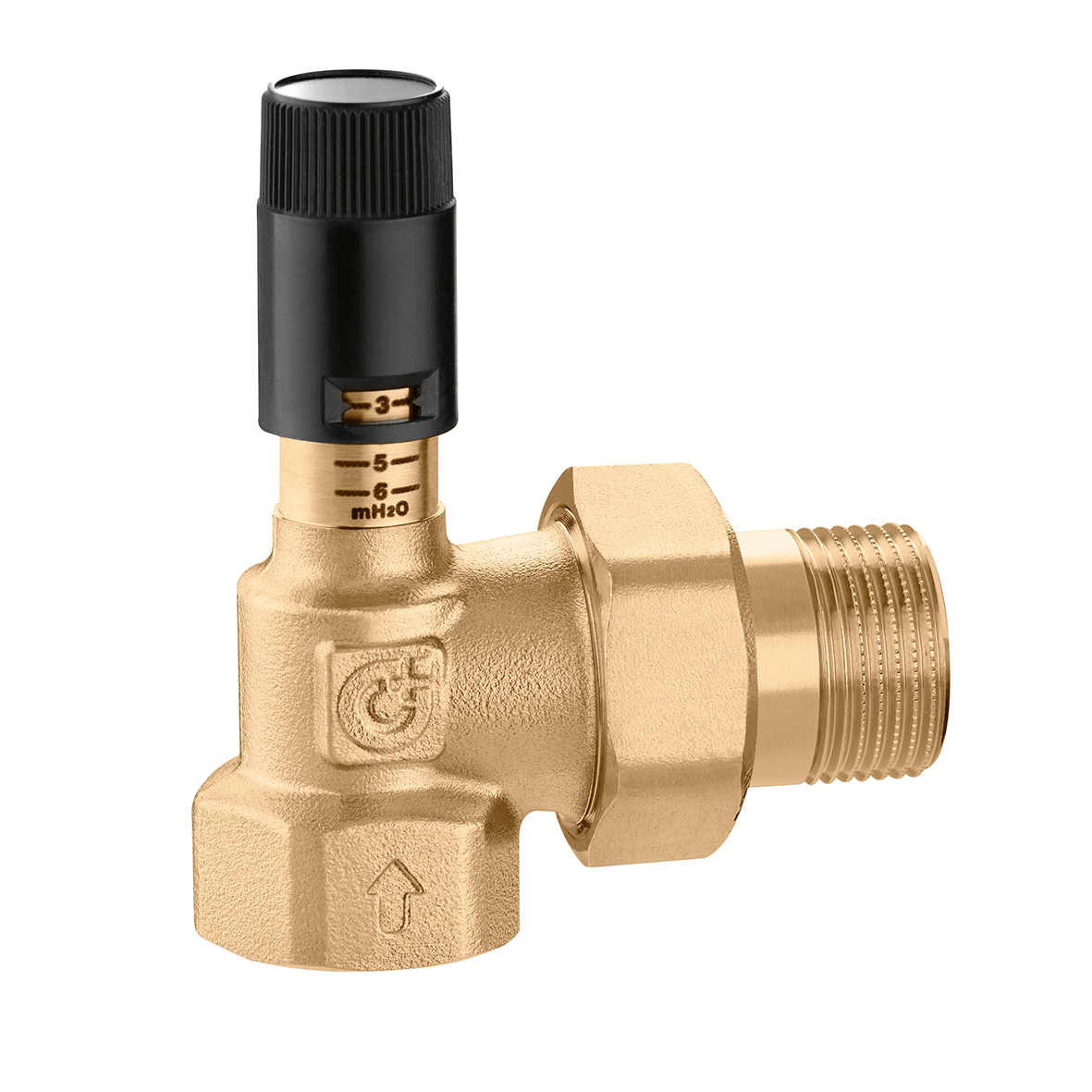

刻度调节式压差旁通阀

Go to

下载图片

产品描述

刻度调节式压差旁通阀。

技术数据

耐压：10 bar

耐温：0 ~ 100℃

乙二醇最大比例：30%

介质：水、乙二醇溶液

下载

图纸和规范

编号	入水接口	出水接口	压差调节范围
518500	G 3/4" (ISO 228-1) F	G 3/4" A (ISO 228-1) M	1–6 m w.g.

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250805/518500 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250805/518500 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250805/518500 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250805/518500 (stp).stp bim 产品概述卡莱菲，518500。刻度调节式压差旁通阀。入水接口: G 3/4" (ISO 228-1) F。出水接口:G 3/4" A (ISO 228-1) M。耐压：10 bar。耐温：0 ~ 100℃。压差调节范围：1–6 m 水柱。乙二醇最大比例：30%。介质：水、乙二醇溶液。
518002	Ø 22	Ø 22	1–6 m w.g.

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250805/518002 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250805/518002 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250805/518002 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250805/518002 (stp).stp bim 产品概述卡莱菲，518002。刻度调节式压差旁通阀。入水接口: Ø 22。出水接口:Ø 22。耐压：10 bar。耐温：0 ~ 100℃。压差调节范围：1–6 m 水柱。乙二醇最大比例：30%。介质：水、乙二醇溶液。
