664型

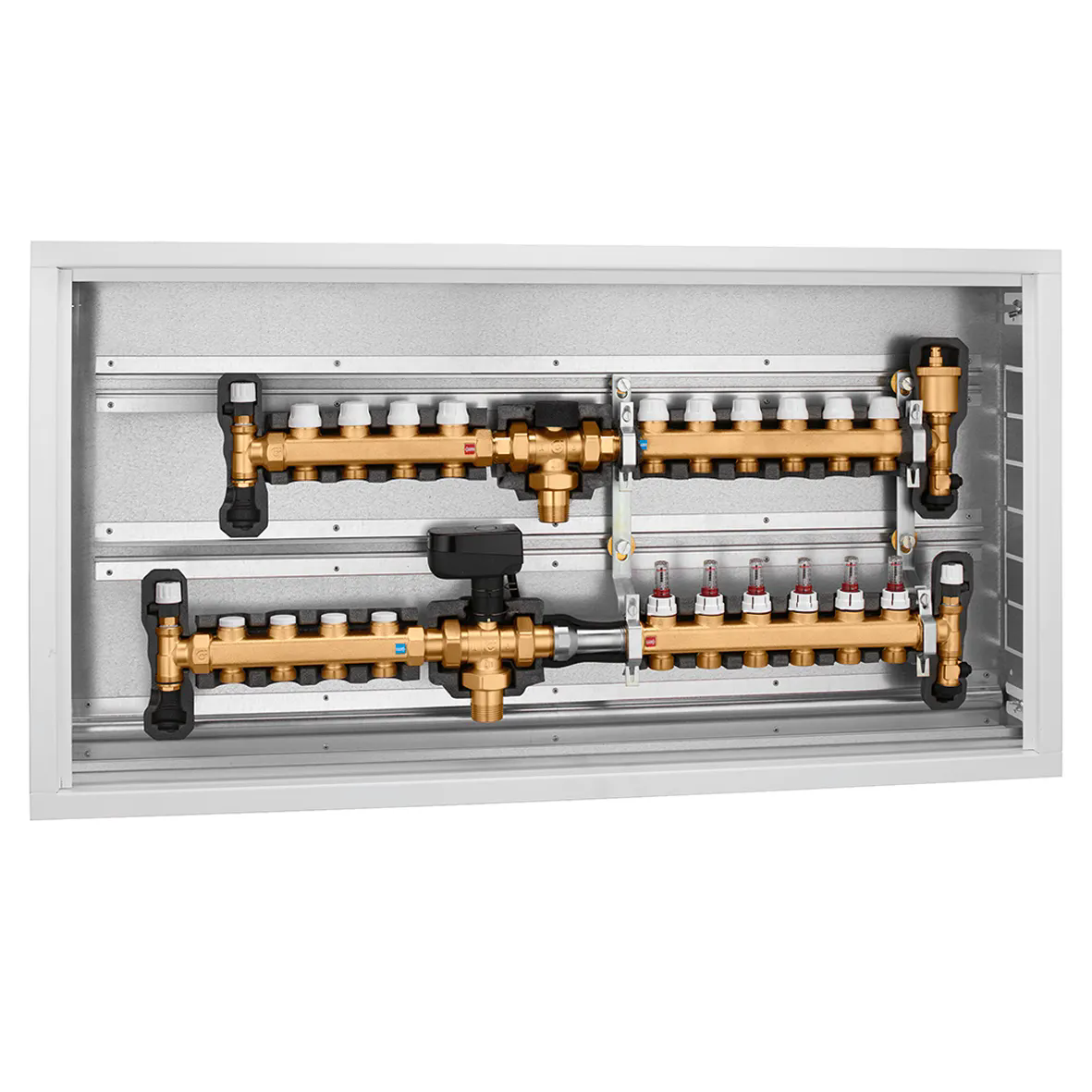

预组装箱体式辐射/风机盘管系统双用集分水器

Go to

下载图片

产品描述

辐射/风机盘管系统双用式分集水器
包含：
- 带流量计和温控阀的辐射系统分集水器，带保温壳；
- 带预调节和开关阀的风机盘管系统分集水器，带保温壳；
- 三点式电动切换阀，带保温壳及防冷凝隔离器；
- 止回组件；
- 深度可调箱体110-140 mm。
带保温壳。

技术数据

耐压：6 bar

温度范围：5–60 °C

电源：230 V

出口中心距离：50 mm

下载

图纸和规范

编号	主管接口	辐射板支路接口	风机盘管支路接口
6640F1	R 1" (EN 10226-1) M	G 3/4" A (ISO 228-1) M 6 支路	G 3/4" A (ISO 228-1) M 4 支路

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/6640F1 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/6640F1 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250828/6640F1(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250828/6640F1(stp).stp bim 产品概述卡莱菲，6640F1。辐射/风机盘管系统双用式分集水器。包含：- 带流量计和温控阀的辐射系统分集水器，带保温壳；- 带预调节和开关阀的风机盘管系统分集水器，带保温壳；- 三点式电动切换阀，带保温壳及防冷凝隔离器；- 止回组件；- 深度可调箱体110-140 mm。带保温壳。主口径： R 1" (EN 10226-1) M。辐射板支路接口: G 3/4" A (ISO 228-1) M，6 支路，卡莱菲配件的连接。风机盘管支路接口: G 3/4" A (ISO 228-1) M， 4 支路，卡莱菲配件的连接。耐压：6 bar。温度范围：5~60°C 。电源：230 V AC。支管间距：50 mm。
6640G1	R 1" (EN 10226-1) M	G 3/4" A (ISO 228-1) M 7 支路	G 3/4" A (ISO 228-1) M 4 支路

3D models bim 产品概述卡莱菲，6640G1。辐射/风机盘管系统双用式分集水器。包含：- 带流量计和温控阀的辐射系统分集水器，带保温壳；- 带预调节和开关阀的风机盘管系统分集水器，带保温壳；- 三点式电动切换阀，带保温壳及防冷凝隔离器；- 止回组件；- 深度可调箱体110-140 mm。带保温壳。主口径： R 1" (EN 10226-1) M。辐射板支路接口: G 3/4" A (ISO 228-1) M，7 支路，卡莱菲配件的连接。风机盘管支路接口: G 3/4" A (ISO 228-1) M， 4 支路，卡莱菲配件的连接。耐压：6 bar。温度范围：5~60°C 。电源：230 V AC。支管间距：50 mm。
6640H1	R 1" (EN 10226-1) M	G 3/4" A (ISO 228-1) M 8 支路	G 3/4" A (ISO 228-1) M 4 支路

3D models bim 产品概述卡莱菲，6640H1。辐射/风机盘管系统双用式分集水器。包含：- 带流量计和温控阀的辐射系统分集水器，带保温壳；- 带预调节和开关阀的风机盘管系统分集水器，带保温壳；- 三点式电动切换阀，带保温壳及防冷凝隔离器；- 止回组件；- 深度可调箱体110-140 mm。带保温壳。主口径： R 1" (EN 10226-1) M。辐射板支路接口: G 3/4" A (ISO 228-1) M，8 支路，卡莱菲配件的连接。风机盘管支路接口: G 3/4" A (ISO 228-1) M， 4 支路，卡莱菲配件的连接。耐压：6 bar。温度范围：5~60°C 。电源：230 V AC。支管间距：50 mm。
6640I1	R 1" (EN 10226-1) M	G 3/4" A (ISO 228-1) M 9 支路	G 3/4" A (ISO 228-1) M 4 支路

3D models bim 产品概述卡莱菲，6640I1。辐射/风机盘管系统双用式分集水器。包含：- 带流量计和温控阀的辐射系统分集水器，带保温壳；- 带预调节和开关阀的风机盘管系统分集水器，带保温壳；- 三点式电动切换阀，带保温壳及防冷凝隔离器；- 止回组件；- 深度可调箱体110-140 mm。带保温壳。主口径： R 1" (EN 10226-1) M。辐射板支路接口: G 3/4" A (ISO 228-1) M，9 支路，卡莱菲配件的连接。风机盘管支路接口: G 3/4" A (ISO 228-1) M， 4 支路，卡莱菲配件的连接。耐压：6 bar。温度范围：5~60°C 。电源：230 V AC。支管间距：50 mm。
6640L1	R 1" (EN 10226-1) M	G 3/4" A (ISO 228-1) M 10 支路	G 3/4" A (ISO 228-1) M 4 支路

3D models bim 产品概述卡莱菲，6640L1。辐射/风机盘管系统双用式分集水器。包含：- 带流量计和温控阀的辐射系统分集水器，带保温壳；- 带预调节和开关阀的风机盘管系统分集水器，带保温壳；- 三点式电动切换阀，带保温壳及防冷凝隔离器；- 止回组件；- 深度可调箱体110-140 mm。带保温壳。主口径： R 1" (EN 10226-1) M。辐射板支路接口: G 3/4" A (ISO 228-1) M，10 支路，卡莱菲配件的连接。风机盘管支路接口: G 3/4" A (ISO 228-1) M， 4 支路，卡莱菲配件的连接。耐压：6 bar。温度范围：5~60°C 。电源：230 V AC。支管间距：50 mm。
6640M1	R 1" (EN 10226-1) M	G 3/4" A (ISO 228-1) M 11 支路	G 3/4" A (ISO 228-1) M 4 支路

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/6640M1 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250806/6640M1 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250828/6640M1(igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250828/6640M1(stp).stp bim 产品概述卡莱菲，6640M1。辐射/风机盘管系统双用式分集水器。包含：- 带流量计和温控阀的辐射系统分集水器，带保温壳；- 带预调节和开关阀的风机盘管系统分集水器，带保温壳；- 三点式电动切换阀，带保温壳及防冷凝隔离器；- 止回组件；- 深度可调箱体110-140 mm。带保温壳。主口径： R 1" (EN 10226-1) M。辐射板支路接口: G 3/4" A (ISO 228-1) M，11 支路，卡莱菲配件的连接。风机盘管支路接口: G 3/4" A (ISO 228-1) M， 4 支路，卡莱菲配件的连接。耐压：6 bar。温度范围：5~60°C 。电源：230 V AC。支管间距：50 mm。
