664

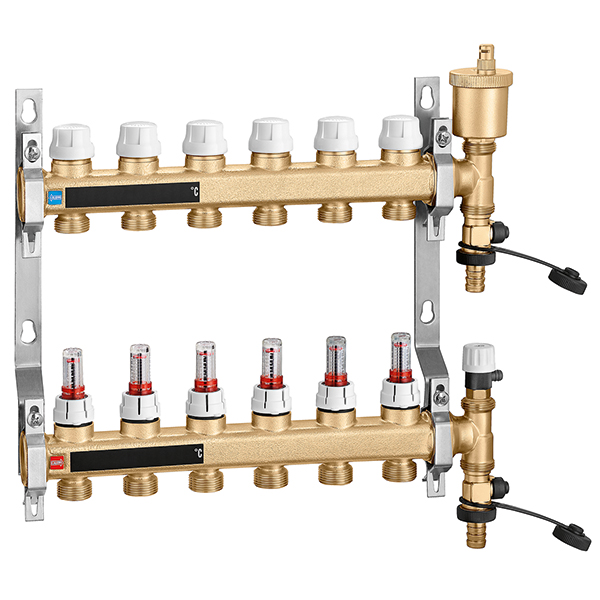

黄铜热压流量计型分水器
描述:
耐压:6 bar
耐温:5 ~ 60℃
支管间距:50 mm
包含:
- 供水分水器,每个支路带流量计一体式调节阀
- 回水分水器,每个支路带温控阀,可以安装热电执行器实现自动控温
- 供回水主管带液晶显示温度条
- 末端组件:双接口堵头,带手/自动排气阀和泄水阀
- 分水器支架,将分水器固定在箱体内或墙上
- 快接式卡套,将分水器供回水管固定在分水器支架上
工程图:
编号 |
口径 |
支路数 |
支管口径 |
6646B1 |
1'' |
x 2 |
3/4'' M |
6646C1 |
1'' |
x 3 |
3/4'' M |
6646D1 |
1'' |
x 4 |
3/4'' M |
6646E1 |
1'' |
x 5 |
3/4'' M |
6646F1 |
1'' |
x 6 |
3/4'' M |
6646G1 |
1'' |
x 7 |
3/4'' M |
6646H1 |
1'' |
x 8 |
3/4'' M |
6646I1 |
1'' |
x 9 |
3/4'' M |
6646L1 |
1'' |
x 10 |
3/4'' M |
6646M1 |
1'' |
x 11 |
3/4'' M |
6646N1 |
1'' |
x 12 |
3/4'' M |
6646O1 |
1'' |
x 13 |
3/4'' M |
