产品编号:
662
662 - 预组装集分水器下载图片
662

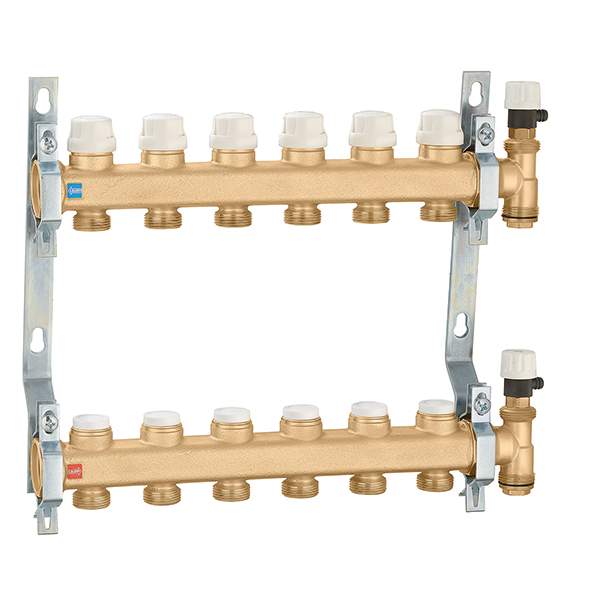

预组装集分水器

描述:

耐压：10 bar
耐温：5-100℃
支管间距：50 mm
包含：
- 供水主管，每个支路带流量预调节平衡阀
- 回水主管，每个支路带温控阀，可安装热电执行器自动控温
- 末端组件：双接口堵头，带手动排气阀和堵头
- 分水器支架，将分水器固定在箱体内或墙上
- 快接式卡套，将分水器供回水管固定在分水器支架上

下载

工程图:

3D cad

BIM model

编号

主管口径

支管数

支管口径

6626B5

1''

x 2

3/4'' M

6626C5

1''

x 3

3/4'' M

6626D5

1''

x 4

3/4'' M

6626E5

1''

x 5

3/4'' M

6626F5

1''

x 6

3/4'' M

6626G5

1''

x 7

3/4'' M

6626H5

1''

x 8

3/4'' M

6626I5

1''

x 9

3/4'' M

6626L5

1''

x 10

3/4'' M

6626M5

1''

x 11

3/4'' M

6626N5

1''

x 12

3/4'' M

6626O5

1''

x 13

3/4'' M
