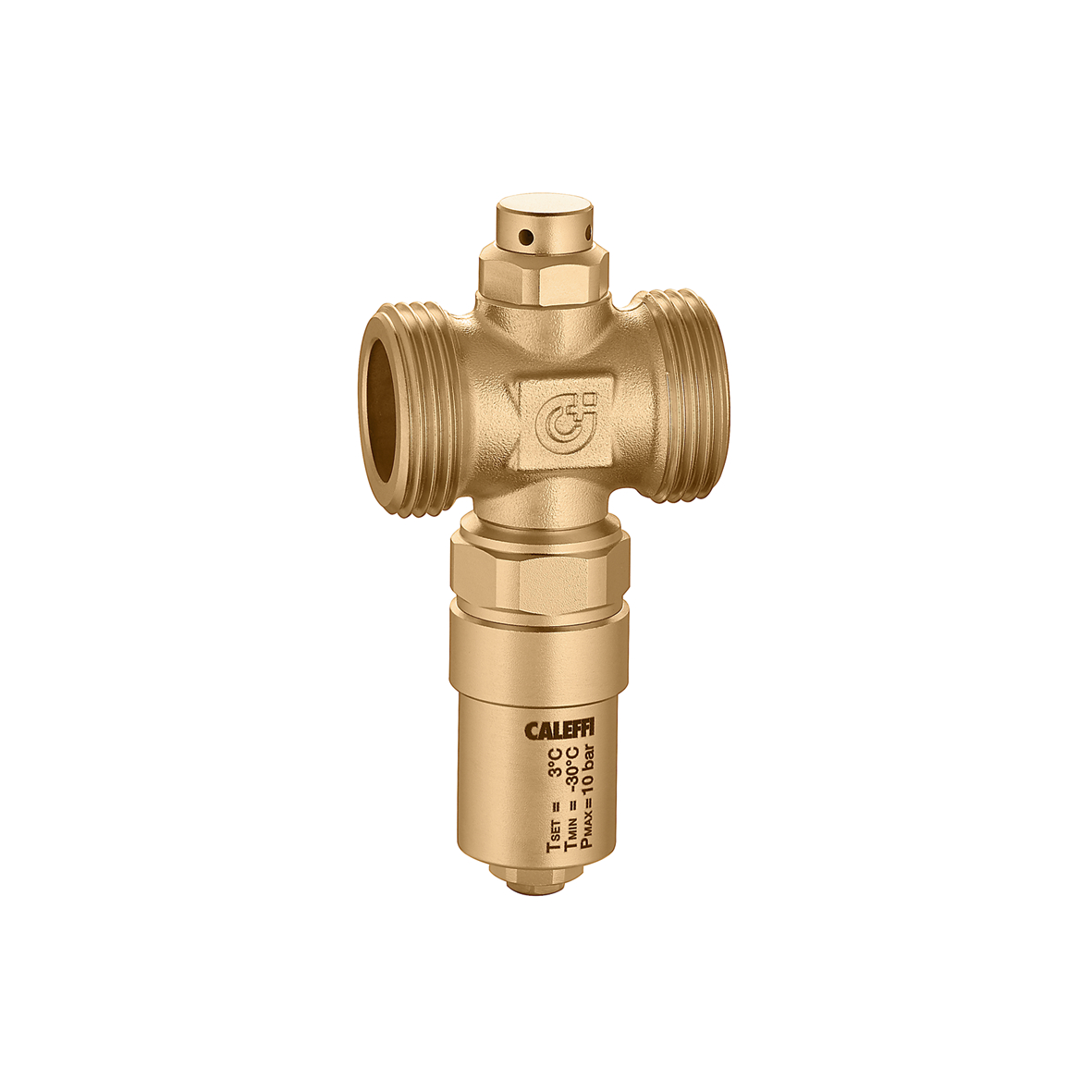

108型

iStop®, 防冻阀。

Go to

下载图片

产品描述

防冻泄水阀

技术数据

最大工作压力: 10 bar

工作温度范围: 0–65 °C

环境温度范围: -30–60 °C

开启温度: 3 °C

关闭温度: 4 °C

阀体: 黄铜

认证

下载

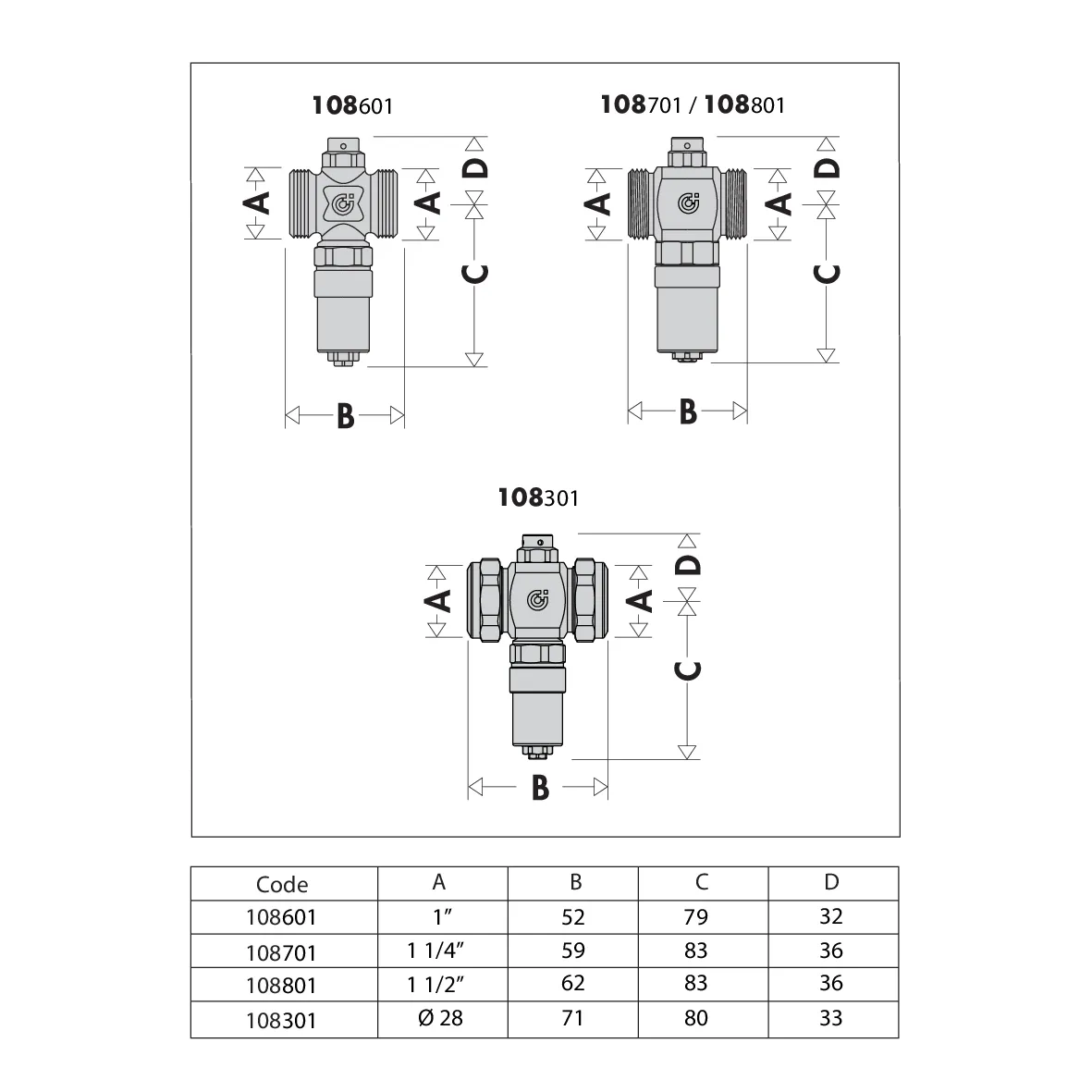

图纸和规范

编号	口径
108601	G1"A (ISO 228-1) M

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250731/108601 (dwg) (1).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108601 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108601 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108601 (stp).stp bim 产品概述卡莱菲, 108601, iStop®。防冻泄水阀。口径：G 1" A (ISO 228-1) M。最大工作压力: 10 bar。工作温度范围: 0–65 °C。环境温度范围: -30–60 °C。开启温度: 3 °C。关闭温度: 4 °C。阀体: 黄铜。
108701	G 1" A (ISO 228-1) M

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108701 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108701 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108701 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108701 (stp).stp bim 产品概述卡莱菲，108701, iStop®。防冻泄水阀。口径：G 1" A (ISO 228-1) M。最大工作压力: 10 bar。工作温度范围: 0–65 °C。环境温度范围: -30–60 °C。开启温度: 3 °C。关闭温度: 4 °C。阀体: 黄铜。
108801	G 1 1/2" A (ISO 228-1) M

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108801 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108801 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108801 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108801 (stp).stp bim 产品概述卡莱菲, 108801, iStop®。防冻泄水阀。口径：G 1 1/2" A (ISO 228-1) M。最大工作压力: 10 bar。工作温度范围: 0–65 °C。环境温度范围: -30–60 °C。开启温度: 3 °C。关闭温度: 4 °C。阀体: 黄铜。
108301	Ø 28

2D drawings dwg 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108301 (dwg).dwg dxf 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108301 (dxf).dxf pdf 下载 3D models igs 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108301 (igs).igs stp 分享下载分享 Facebook Linkedin Twitter http://www.caleffi.com.cn//upload/file/20250801/108301 (stp).stp bim 产品概述卡莱菲, 108301, iStop®。防冻泄水阀。口径：Ø 28。最大工作压力: 10 bar。工作温度范围: 0–65 °C。环境温度范围: -30–60 °C。开启温度: 3 °C。关闭温度: 4 °C。阀体: 黄铜。
