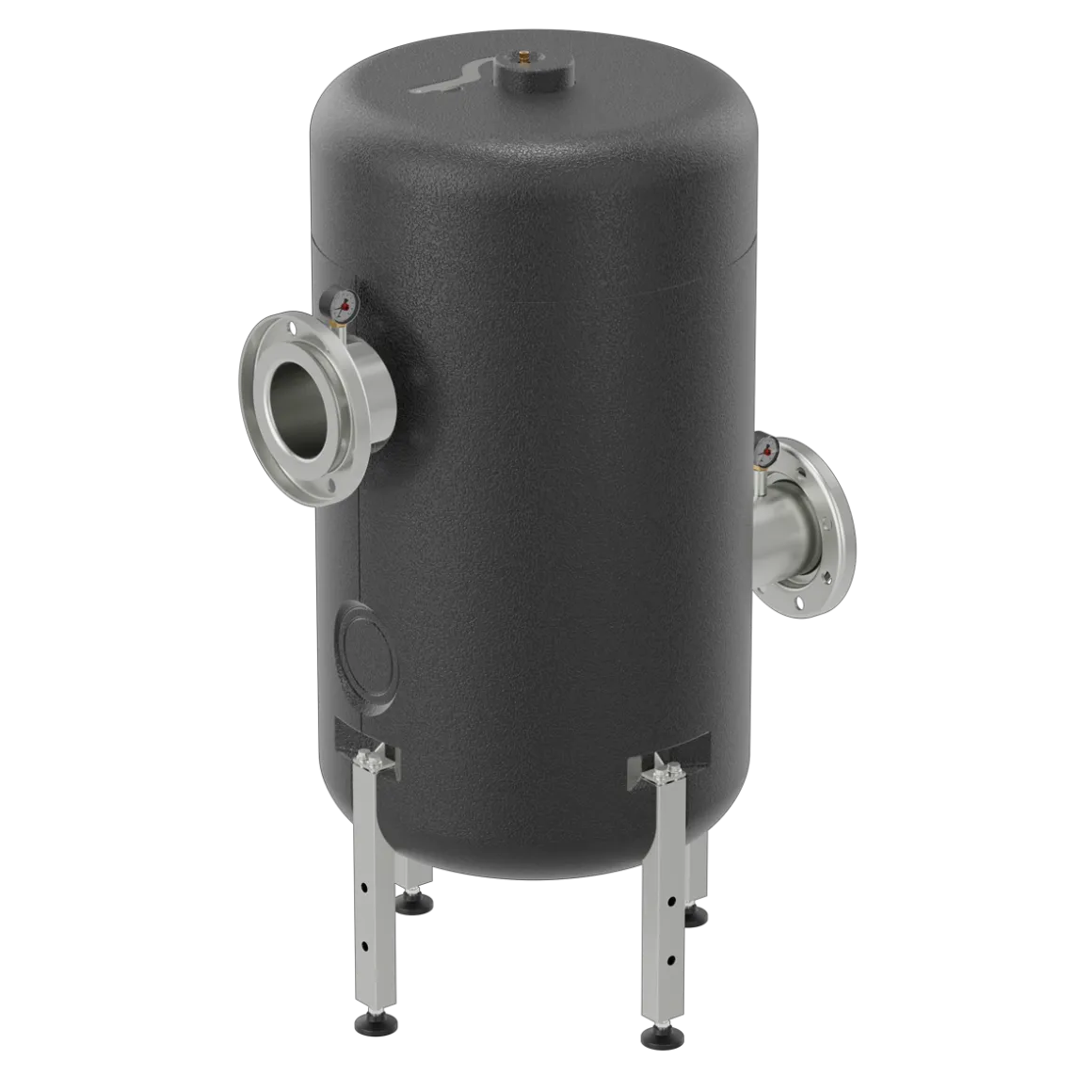

卡莱菲XL型不锈钢磁性过滤器
产品描述
不锈钢磁性过滤器。
不锈钢过滤元件，可单独拆卸、单独检修。
AISI 304 不锈钢支撑架。
适配 EN 1092-1 配对法兰。
带保温壳。
专利申请中
技术数据
材质：不锈钢
滤网孔径：0.1 mm
适用介质：水、乙二醇溶液
乙二醇最大比例：50%
介质温度范围：0–90 °C
最大工作压力：10 bar
pdf
图纸和规范
| 编号 | 口径 | Kv值 |
|---|---|---|
| 579085 | DN 80 (EN 1092-1) PN 16 | 140 m³/h |
|
|
|
|
|
2D drawings
3D models
 igs
分享
下载
 stp
分享
下载
|
||
| 579105 | DN 100 (EN 1092-1) PN 16 | 190 m³/h |
|
|
|
|
|
2D drawings
3D models
igs
分享
下载
stp
分享
下载
|
||
| 579125 | DN 125 (EN 1092-1) PN 16 | 300 m³/h |
|
|
|
|
|
2D drawings
3D models
igs
分享
下载
stp
分享
下载
|
||
| 579155 | DN 150 (EN 1092-1) PN 16 | 340 m³/h |
|
|
|
|
|
2D drawings
3D models
igs
分享
下载
stp
分享
下载
|
||
dwg
dxf
